产品概述

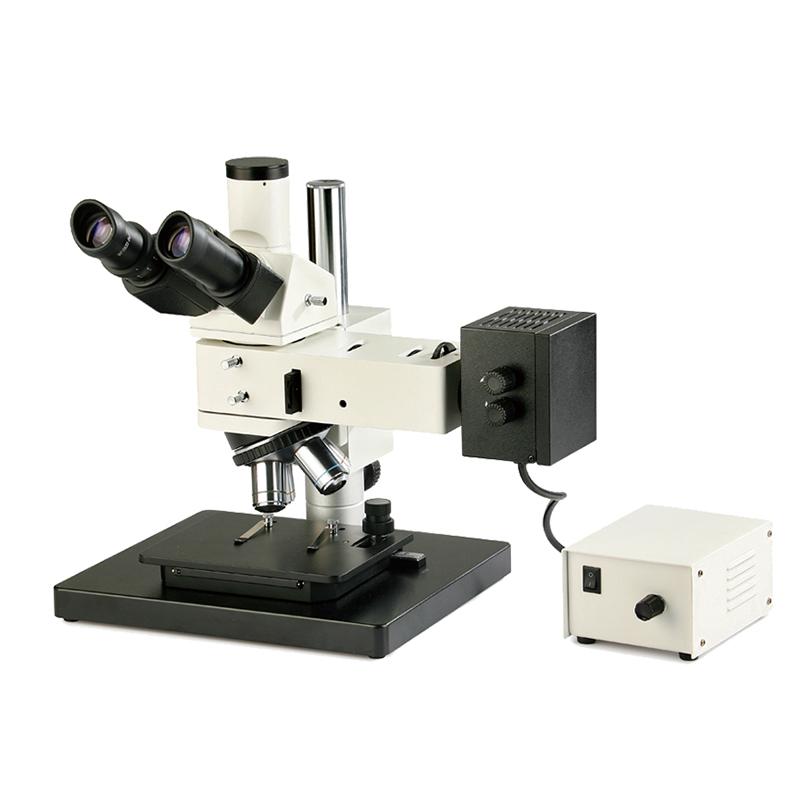

缔伦光学ICM-100BD工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能,导柱升降装置可以快速调整工作台与物镜之间的距离,适用于不同厚度工件检测。
产品特色
1. 采用优良的无限远光学系统与模块化功能设计理念,方便升级系统
2. 导柱升降装置可快速调整工作台与物镜之间的距离
3. 机械移动式载物平台可有效定位工件观察部位
4. 调焦机构采用圆柱滚子导向传动,机构升降平稳
5. 三目镜筒30˚倾斜,可100%通光摄影
6. 落射照明系统带亮度可调卤素灯及多种滤色片转换装置
工作原理
通过无限远光学系统对工件表面进行显微成像,利用机械移动式载物平台定位观察部位,导柱升降装置调整工作距离,调焦机构实现精确对焦,落射照明系统提供可调节的照明条件。
操作步骤
1. 放置工件于机械移动式载物平台上
2. 通过导柱升降装置调整工作台与物镜之间的距离
3. 使用机械移动平台定位工件观察部位
4. 通过粗微动同轴调焦系统进行对焦
5. 根据需要切换物镜和滤色片
6. 通过目镜或摄影接口进行观察记录
注意事项
• 使用前请确保电源电压与仪器要求匹配
• 调整工作距离时避免物镜与工件碰撞
• 清洁光学部件时使用专用工具和试剂
• 定期检查机械部件的润滑情况
• 搬运时轻拿轻放,避免剧烈震动
