产品概述

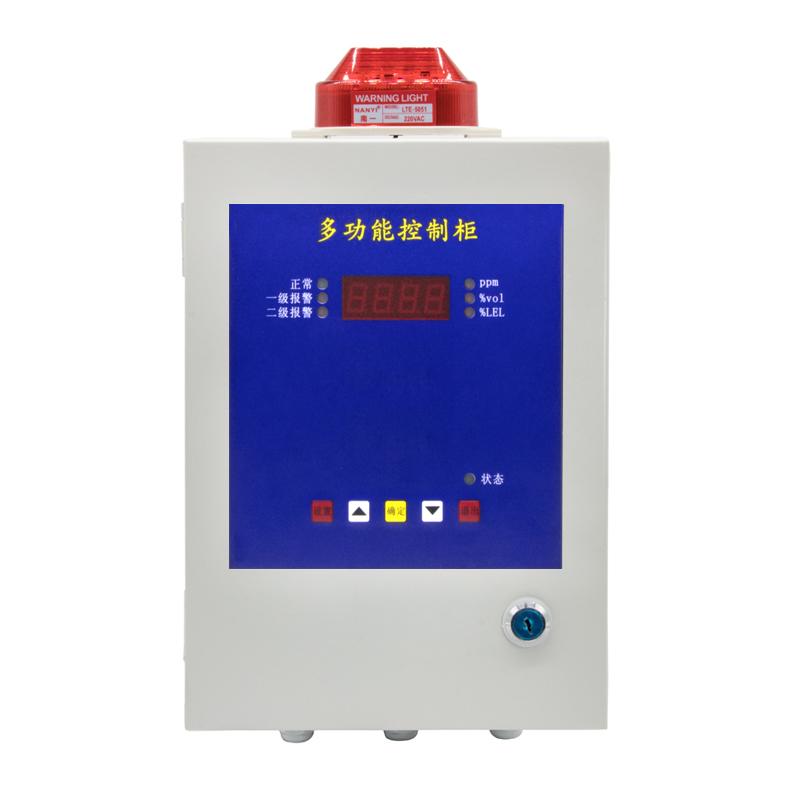

保时安BH-50单路多功能主机报警控制柜是一款单路(4-20)mA/RS485变送器信号输入智能可控系统,具有高稳定、高准确和高智能的特点。系统外接控制端口丰富,用户可自由选择挂接变送器的种类和接入端口,通过简单设置即可进行现场检测与报警。该系统已集成声光报警,并提供继电器常开控制端,广泛应用于需要检测有毒有害气体的场合,当现场气体指标超出或低于设定标准时,系统会触发报警、排风、跳闸等一系列动作。
产品特色
1. 单路信号输入,支持(4-20)mA或RS485变送器信号。
2. 具有高稳定性、高准确性和高智能化的特点。
3. 外接控制端口丰富,用户可自由选择挂接变送器类型和接入端口。
4. 设置简单,便于现场检测与报警配置。
5. 集成声光报警功能。
6. 提供继电器常开控制端。
工作原理
系统通过采集标准4~20mA信号输入或RS485通信输入(可选),分析处理并显示各通道当前气体的浓度。根据设定的报警阈值,系统操作相关报警信号,同时可将检测信息通过RS485总线传输至电脑。
操作步骤
1. 选择并挂接合适的变送器至输入端口。
2. 对系统进行简单设置,配置检测参数与报警阈值。
3. 系统开始采集信号并显示气体浓度。
4. 当浓度超标时,系统自动触发集成声光报警及继电器控制动作。
注意事项
• 请确保电源为交流220V±10%,50Hz。
• 系统功耗在无外接设备时≤10W。
• 工作环境温度为-10~50℃,湿度为0~95%RH(非凝露)。
• 采用壁挂式安装,请注意外形尺寸(380*210*80mm)。
• 系统支持三线制4~20mA或四线制RS485信号输入,以及两线制RS485(MODBUS)信号输出。
• 适用探测器包括但不限于一氧化碳、硫化氢、二氧化硫、氢气、氨气、氧气、氯气和可燃气体等标准气体探测器。
