产品概述

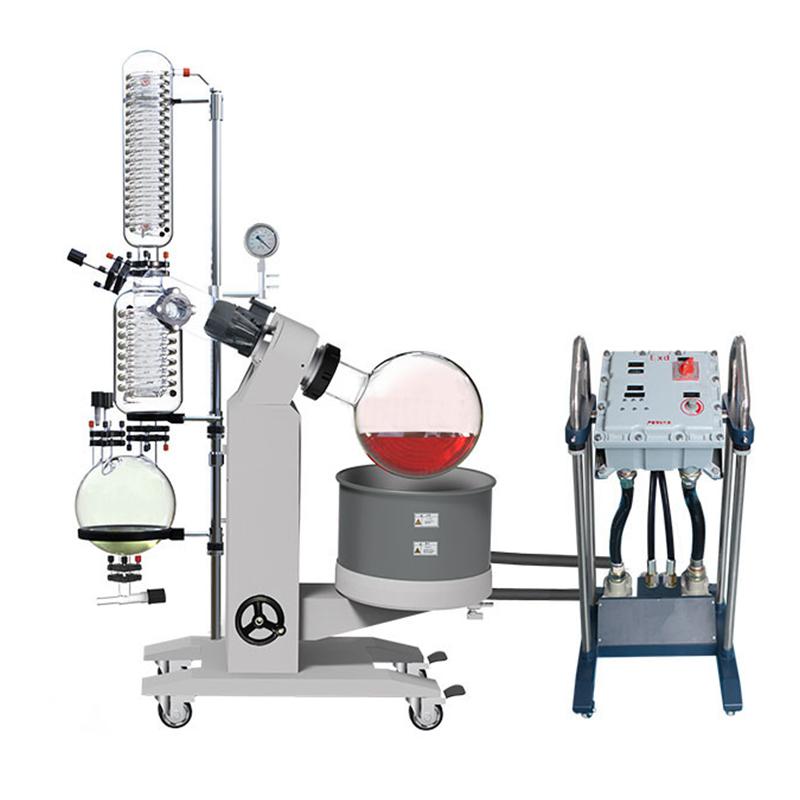

R-1020EX大型旋转蒸发仪是一款大容量、大口径的旋转蒸发设备，蒸发面积大。仪器通过将旋转瓶置于浴槽中，边旋转边加热，并配合减压装置，实现溶剂的有效蒸发。该型号为满足爆炸性气体环境使用条件，特别采用了由隔爆外壳“d”保护的防爆设计，适用于生物、化工、食品等领域的中试。可与循环水式多用真空泵、隔膜真空泵、循环冷却器、恒温循环器、低温冷却液循环泵等组成配套装置。
产品特色
1. 采用“特氟隆+FV橡胶、氟化橡胶双重密封圈”技术保证负压指标。
2. 设有自动切换阀，可在不影响系统负压指标和溶剂蒸馏的情况下进行连续收集。
3. 特氟隆放料阀门，耐腐蚀，无污染。
4. 电机、加热器、电气控制箱均为防爆型，防爆等级为dⅡBT4。
5. 电气控制箱独立安装，便于操作。
6. 浴槽外设有保护套防止烫伤。
7. 一次拉伸成型304浴槽，耐腐蚀。
工作原理
仪器工作时，将装有样品的大容量旋转瓶置于加热浴槽中，通过电机驱动旋转瓶匀速旋转，增大蒸发面积。同时，浴槽对样品进行加热，并配合真空系统降低系统压力，使溶剂在较低温度下快速蒸发。蒸发的溶剂蒸汽经高效冷凝管（立式、主冷+副冷、有效三回流）冷凝后，流入收集瓶。通过自动切换阀设计，可实现溶剂的连续收集。
操作步骤
1. 将仪器放置在平稳、通风良好的环境中，连接好真空、冷却等配套装置。
2. 将待蒸发样品装入20L旋转瓶，并安装到仪器主机上。
3. 根据溶剂沸点设定加热浴槽温度（RT+~99℃）和旋转速度（20~130rpm）。
4. 开启真空系统，使系统达到所需真空度。
5. 启动加热和旋转功能，开始蒸发过程。
6. 蒸发过程中可通过自动切换阀连续收集冷凝后的溶剂。
7. 实验结束后，依次关闭加热、旋转和真空系统，待系统恢复常压后，取下旋转瓶和收集瓶。
注意事项
• 本仪器为防爆型设备，电机、加热器、电控箱防爆等级为ExdⅡBT4，需在符合该防爆等级要求的爆炸性气体环境中使用。
• 使用环境温度应在5~35℃范围内。
• 操作前请确保仪器接地良好，电气连接（3~,380V, 50Hz）正确可靠。
• 加热浴槽外设有保护套，但操作时仍需注意高温，防止烫伤。
• 升降机构为手动操作，升降行程0~190mm，操作时需平稳。
• 仪器底部配有可锁定脚轮，移动到位后请锁定脚轮以确保稳定。
• 定期检查PTFE+特氟隆—氟化橡胶双重旋转密封及弧形包氟法兰密封的完好性，确保真空度（真空系统升压速率≤2kPa/h）。
• 请勿使用对304不锈钢浴槽有强腐蚀性的介质。
• 清洁保养时，请断开电源。
• 请勿超过旋转瓶（20L）和收集瓶（10L）的最大容量使用。
