产品概述

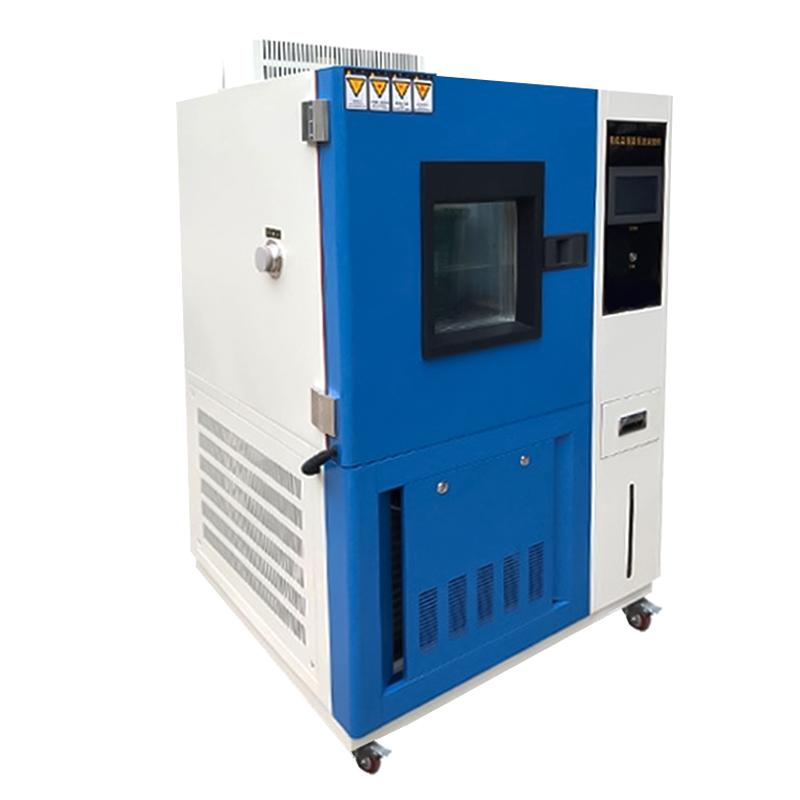

中科环试GDJS-100C高低温交变湿热试验箱适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下检验其各性能项指标。该设备采用先进结构设计和控制系统,确保测试环境稳定可靠。
产品特色
1. 箱体采用数控机床加工成型,无反作用把手操作简便。
2. 内胆为进口不锈钢镜面板,外壳A3钢板喷塑,外观质感好。
3. 补水箱有缺水自动保护,方便水源补充。
4. 大型观测视窗附照明灯,内嵌钢化玻璃清晰观测。
5. 加湿系统管路与控制线路板分开,提高安全性。
6. 水路和电路系统门式开启,便于维护检修。
7. 保温采用超细玻璃纤维保温棉,减少能量损失。
8. 箱体左侧配测试孔,供外接测试线使用。
9. 控制器采用7.0寸超大屏幕,中英文界面可选,支持100组程式1000段循环。
10. 具有RS-232或RS-485通讯界面,自动演算功能精准控制温湿度。
11. 制冷机采用法国原装泰康全封闭压缩机,风路循环设计均匀分布温湿度。
12. 多重安全保护包括漏电、短路、超温、缺水等。
工作原理
该试验箱通过可编程控制器设定温湿度参数,制冷系统采用单元或二元式低温回路设计,配合多翼式送风机循环送风,确保测试区域温湿度均匀。加湿和除湿系统独立工作,加热系统采用镍铬合金电加热器,实现快速升降温和高精度控制。
应用领域
航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件
符合标准
GB/T10592-2008、GB/T10586-2006、GB/T2423.1-2008、GB/T2423.2-2008、GB/T2423.3-2006、GB/T2423.4-2008、GJB150.3A-2009、GJB150.4A-2009
操作步骤
1. 连接电源,确保电压符合AC220V±10%或AC380V±10%要求。
2. 打开设备,通过7.0寸触摸屏控制器选择中英文界面。
3. 设定温湿度参数,利用100组程式功能编辑测试步骤。
4. 放置测试样品于试品架上,关闭箱门确保密封。
5. 启动测试,监控实时运转曲线图。
6. 测试完成后,关闭设备并取出样品。
注意事项
• 使用环境温度应在5℃至30℃,湿度不超过85%R.H。
• 确保补水箱水源充足,避免缺水导致保护停机。
• 维护时注意水路和电路系统门式开启,避免损坏。
• 测试过程中勿随意触摸控制器,防止误操作停机。
• 定期检查安全保护装置,如漏电、超温等,确保正常运行。
• 外接测试线时使用箱体左侧测试孔,注意线缆规格。
