产品概述

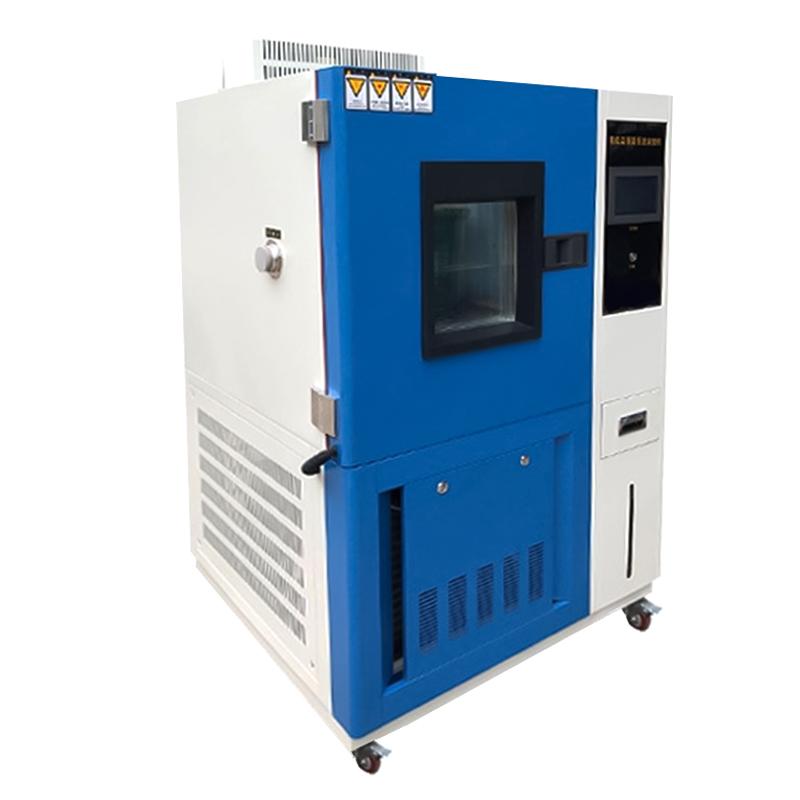

GDJS-500C高低温交变湿热试验箱由中科环试生产,适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品及各种电子元气件在高低温或湿热环境下检验其各项性能指标。箱体采用数控机床加工成型,造型美观大方,操作简便。
产品特色
1. 箱体内胆采用进口不锈钢(SUS304)镜面板,外壳采用A3钢板喷塑,外观质感好、洁净度高。
2. 补水箱置于控制箱体右下部,有缺水自动保护功能,便于操作者补充水源。
3. 大型观测视窗附照明灯,采用发热体内嵌式钢化玻璃,可清晰观测箱内状况。
4. 加湿系统管路与控制线路板分开,避免因漏水发生故障,提高安全性。
5. 水路系统管路电路系统采用门式开启,方便维护和检修。
6. 箱体保温采用超细玻璃纤维保温棉,避免不必要的能量损失。
7. 箱体左侧配直径50mm测试孔,可供外接测试电源线或信号线使用。
8. 温湿度控制仪表采用7.0寸超大屏幕画面,操作简单,程式编辑容易,支持中英文界面选择。
9. 具有100组程式1000段999循环步骤容量,每段时间设定最大值为99小时59分。
10. 控制器具有荧屏锁定功能,避免人为触摸停机。
11. 具有RS-232或RS-485通讯界面,可在电脑上设计程式、监视试验过程并执行自动开关机。
12. 具有自动演算功能,可立即修正温湿度变化条件,使控制更精准稳定。
13. 制冷机采用法国原装“泰康”全封闭压缩机。
14. 冷冻系统采用单元或二元式低温回路系统设计。
15. 采用多翼式送风机强力送风循环,避免死角,温湿度分布均匀。
16. 风路循环出风回风设计,风压、风速符合测试标准,开门瞬间温湿度回稳时间快。
17. 升温、降温、加湿系统完全独立,有效降低测试成本,增长寿命,减低故障率。
工作原理
该试验箱通过可程式控制器精确设定温湿度参数,制冷系统采用法国原装“泰康”全封闭压缩机实现低温控制,加热系统采用镍铬合金电加热式加热器进行升温,加湿系统使用内置隔离式全不锈钢浅表面蒸发式加湿器增加湿度,除湿系统则采用蒸发器盘管露点温度层流接触除湿方式。多翼式送风机强力循环风路,确保测试区域内温湿度均匀分布,并通过自动演算功能实时修正条件,实现精准稳定的环境模拟。
应用领域
航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件
符合标准
GB/T10592-2008、GB/T10586-2006、GB/T2423.1-2008、GB/T2423.2-2008、GB/T2423.3-2006、GB/T2423.4-2008、GJB150.3A-2009、GJB150.4A-2009
操作步骤
1. 连接电源,确保电压符合AC220V±10% 50Hz或AC380V±10% 50Hz三相五线制要求。
2. 打开补水箱,补充水源至适当水位,注意缺水自动保护功能。
3. 通过7.0寸触摸屏控制器设定温湿度程式,可选择中英文界面,编辑100组程式1000段步骤。
4. 设定试验时间,范围0~9999分钟或小时可调。
5. 启动试验,控制器自动演算并修正温湿度条件,监视实时运转曲线。
6. 试验过程中可通过大型观测视窗照明灯观察箱内状况,必要时使用测试孔外接线路。
7. 试验结束后,关闭电源,进行维护检查。
注意事项
• 使用环境温度应保持在5℃~30℃,湿度≤85%R.H。
• 避免人为触摸控制器荧屏,以防意外停机。
• 定期检查加湿系统管路,防止漏水故障。
• 维护时利用门式开启设计方便检修水路和电路系统。
• 注意安全保护功能,包括漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护。
• 确保电源电压稳定,避免超压或欠压运行。
