产品概述

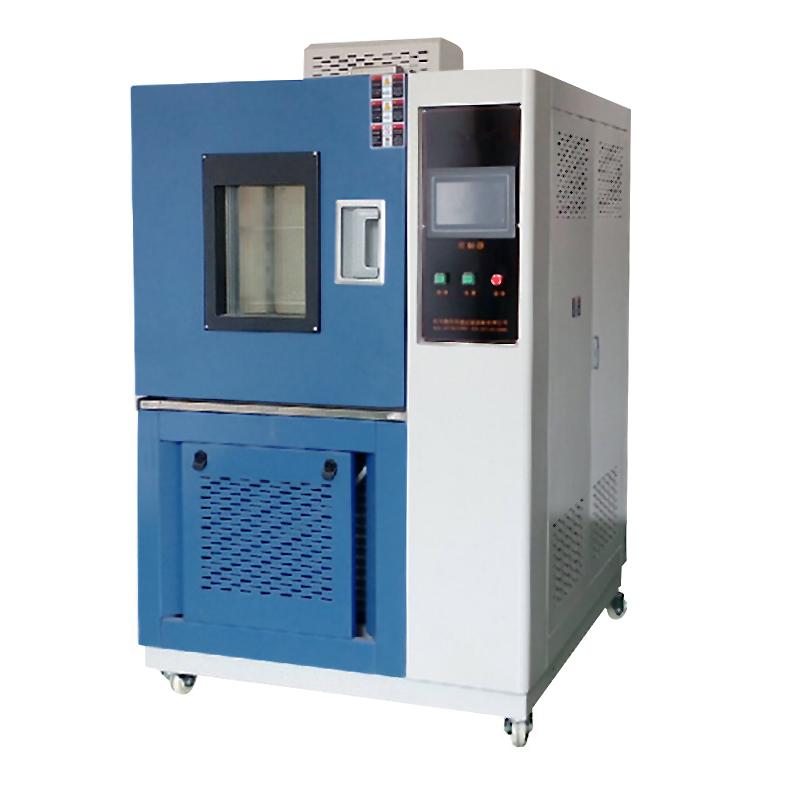

奥科GDJW-50E高低温交变试验箱是一款用于电工、电子产品、元器件、零部件及其材料在高低温环境下进行储存、运输和使用适应性试验的设备。它支持温度渐变试验和电子元器件应力筛选试验，控温范围-70~150℃，具有高精度温度控制和多种安全保护功能。
产品特色
1. 箱体采用整体结构，内侧为1.0mm SUS304B不锈钢板，外侧为1.0mm冷轧钢板喷塑，保温材料为超细玻璃保温棉。
2. 大门采用双层硅橡胶密封材料，观察窗为多层导电膜钢化中空玻璃，带内置发热丝防霜和照明灯。
3. 箱体侧面设有φ50mm测试孔，塞子为硅橡胶低发泡材料，兼具耐高低温与保温效能。
4. 加热系统采用瓷架镍铬丝电加热器，热惰性小、寿命长，控制平稳可靠。
5. 控制系统采用液晶触摸屏温湿度控制器和施耐德电气元器件，支持全中文菜单操作，显示分辨率0.01℃。
6. 运行方式支持定值和程序运行，控制方式为连续PID控制，可设定120组程式，每组最多99步。
7. 具备多种安全保护措施，包括缺相保护、超温保护、断电保护等，确保设备安全运行。
工作原理
试验箱通过空气调节柜中的蒸发器、电加热器和风机等设备实现温度控制。加热系统采用瓷架镍铬丝电加热器，由仪表输出可控脉冲占空比PID信号通过固态继电器控制；制冷系统采用分流法调节制冷量。温度传感器置于出风口，送风方式为上送风下回风，确保温度均匀分布。控制系统通过连续PID控制和固态继电器过零触发实现精确温控，并具备程序运行和实时监控功能。
应用领域
电工、电子产品、元器件、零部件及其材料在高低温环境下的储存、运输和使用适应性试验、温度渐变试验、电子元器件应力筛选试验
操作步骤
1. 接通电源，检查电源电压是否符合380V±10%要求。
2. 在控制器液晶触摸屏上选择运行方式（定值或程序运行）。
3. 设定温度参数，包括控温范围、升温速率、降温速率等。
4. 如需程序运行，调用或编写程序组，设定步骤和循环次数。
5. 启动设备，监控实时显示数据，包括温度、运行时间等。
6. 试验完成后，按程序停止设备，断开电源。
注意事项
• 设备运行前需确保电源电压稳定在380V±10%。
• 循环风机未启动或过载时，制冷机组和加热系统不能启动。
• 出现故障时，查看控制器LCD显示的故障编号并及时处理。
• 定期检查安全保护装置，如超温保护器、高压控制等。
• 设备总功率为3~13.5KW，需确保供电线路符合要求。
• 观察窗内置发热丝需保持正常工作，防止低温结霜。
• 测试孔塞子需密封良好，避免影响保温效能。
