产品概述

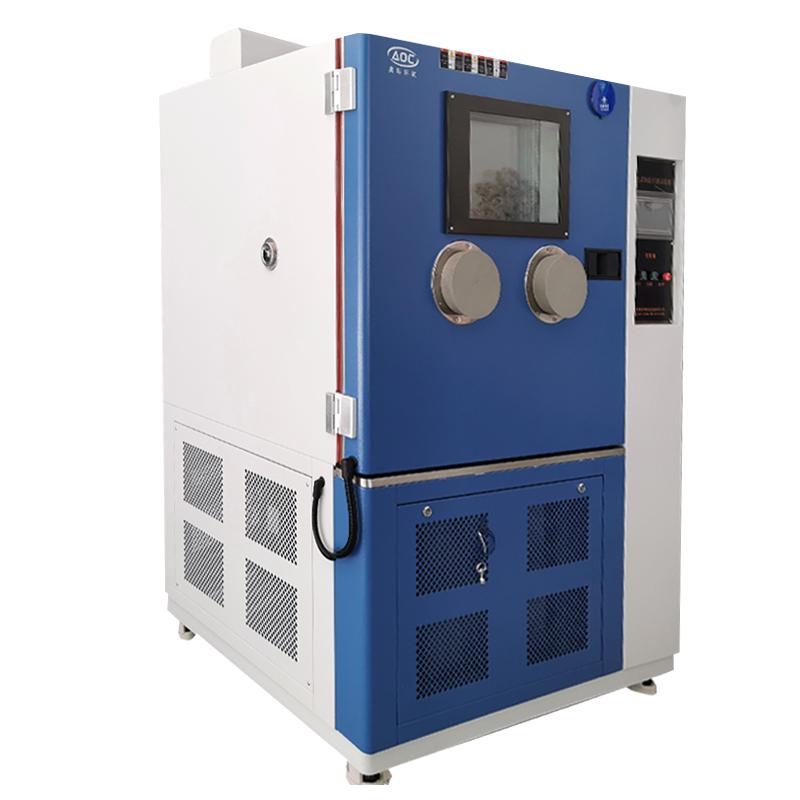

奥科GDJS-225C高低温交变湿热试验箱适用于考察电工电子产品、元器件、零部件及其材料在不同温湿度条件下的耐潮湿能力,并可作为在高低温环境下储存、运输和使用的适应性试验设备。
产品特色
1. 箱体采用整体结构,内侧为不锈钢板,外侧为喷塑钢板,保温材料为超细玻璃保温棉。
2. 大门采用双层硅橡胶密封材料,密封性能好。
3. 观察窗为多层导电膜钢化中空玻璃,设有防结霜发热丝及照明灯。
4. 箱体侧面设有带硅橡胶塞的测试孔,兼具保温效能。
5. 采用上送风下回风方式,温度传感器置于出风口。
6. 低温制冷采用法国“泰康”全封闭式压缩机,使用R404A环保制冷剂。
7. 加热器采用瓷架镍铬丝电加热器,热惰性小,寿命长。
8. 采用蒸汽锅炉电加热加湿方法,设有水位控制及防干烧装置。
9. 控制系统采用高精度数显温湿度控制仪,长期运转不漂移。
10. 控制系统设有完善的安全保护措施,包括超温保护、缺相保护等,并设有独立的超温保护器。
工作原理
该试验箱通过空气调节柜内的蒸发器、电加热器、加湿器和风机等设备,对工作室内的空气进行温度与湿度调节。制冷系统采用复叠式制冷循环,通过压缩机、冷凝器、蒸发器等部件实现快速降温。加热与加湿系统分别通过电加热器和电加热加湿管产生热量与蒸汽,由高精度温湿度控制仪采集传感器信号,并通过固态继电器等执行元件进行PID控制,从而实现设定的温湿度变化曲线。
应用领域
电工电子产品、元器件、零部件及其材料的耐潮湿试验、高低温环境下的储存适应性试验、运输适应性试验、使用适应性试验
操作步骤
1. 连接380V±10%电源。
2. 通过操作面板上的按键设定所需的温度范围(-40~150℃)、湿度范围(30~98%RH)及定时时间(0~999h)。
3. 将试样放入工作室。
4. 启动设备,循环风机启动后,加热和加湿系统方可工作。
5. 设备按设定程序运行,可通过观察窗观察内部情况。
6. 测试结束后,取出试样,关闭设备电源。
注意事项
* 设备需可靠接地,并确保电源电压为380V±10%。
* 设备运行前,请检查各保护功能(如缺相、超温、漏电保护)是否正常。
* 禁止在设备运行时打开箱门,以免影响试验结果或造成伤害。
* 加湿系统水箱需保证水位正常,防止加热器干烧。
* 放置试样时,不应堵塞出风口和回风口,以保证箱内温度均匀。
* 设备出现故障时,应参照故障指示灯并联系专业人员维修,不可自行拆卸。
* 定期清洁箱体及空气调节柜内部,保持设备良好运行状态。
