产品概述

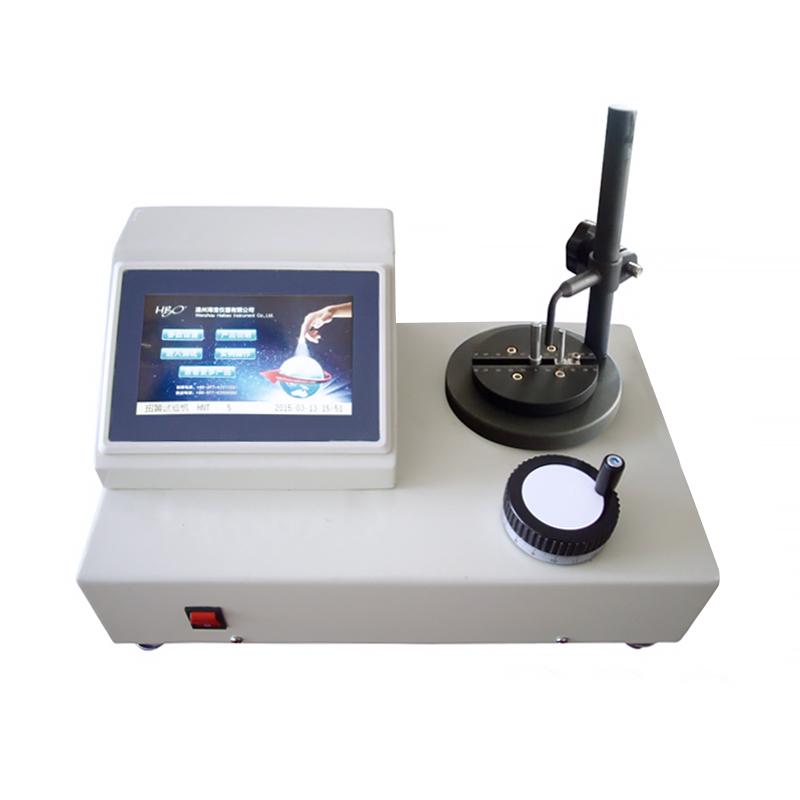

海宝仪器HNT-20扭簧试验机是一款立式手动弹簧扭转试验机,适用于扭簧、蜗卷弹簧、弹性元件和摩擦机构的扭转角、扭转力矩测试。增加相应附件亦可对零部件和构件进行抗扭试验,是工矿企业、技术监督、商检仲裁、科研院所、大专院校、质检单位等部门的理想检测设备。
产品特色
1. 高精度、高分辨率、高稳定性
2. 超大7寸触摸液晶显示屏,人机交互界面简单易用
3. 测试方向显示(顺时针-,逆时针+)
4. 三种单位(N.mm、gf.cm、ozf.in)/(N.m、kgf.cm、lbf.in)自动互换
5. 可自定义5个测试点,并可设置相应点的允许扭力值,测试界面可实时显示测试点扭力值的偏差程度
6. 可自定义10个不同测试项目,分别设置不同的测试点,第一次保存后,日后直接载入就可开始测试,无需再次设置
7. 测试界面可显示实时刚度、分段刚度、整体刚度
8. 可查看保存的10组测试数据,并自动计算数据的刚度,误差偏离程度,并做统计,显示合格率,刚度、各个设置点扭力值的最大值、最小值、平均值,查看显示的内容都可通过打印机打印出来
9. 重力加速度值可设定
10. USB联机通讯,可保存测试项目、实时数据,导出excel文件,方便后期数据处理
工作原理
本机采用手动加载方式,通过测量扭簧、蜗卷弹簧、弹性元件和摩擦机构在扭转过程中的角度和力矩变化,实现扭转角、扭转力矩的测试。增加相应附件可扩展至零部件和构件的抗扭试验。
应用领域
扭簧、蜗卷弹簧、弹性元件、摩擦机构、零部件、构件
符合标准
JB/T 9370-1999、JJG 269-2006、国家标准、ISO、JIS、ASTM、DIN
操作步骤
1. 准备测试样品并安装于试验机
2. 通过触摸屏设置测试参数和测试点
3. 选择或载入预设测试项目
4. 手动加载进行扭转测试
5. 实时观察测试数据和刚度显示
6. 保存测试数据并通过USB导出或打印结果
注意事项
• 确保电源为交流220V 50HZ
• 试件高度标准为80mm,特殊要求需定制
• 测试前确认单位设置和重力加速度值
• 定期校准以保证准确度±1%
• 操作时注意安全,避免过载
