产品概述

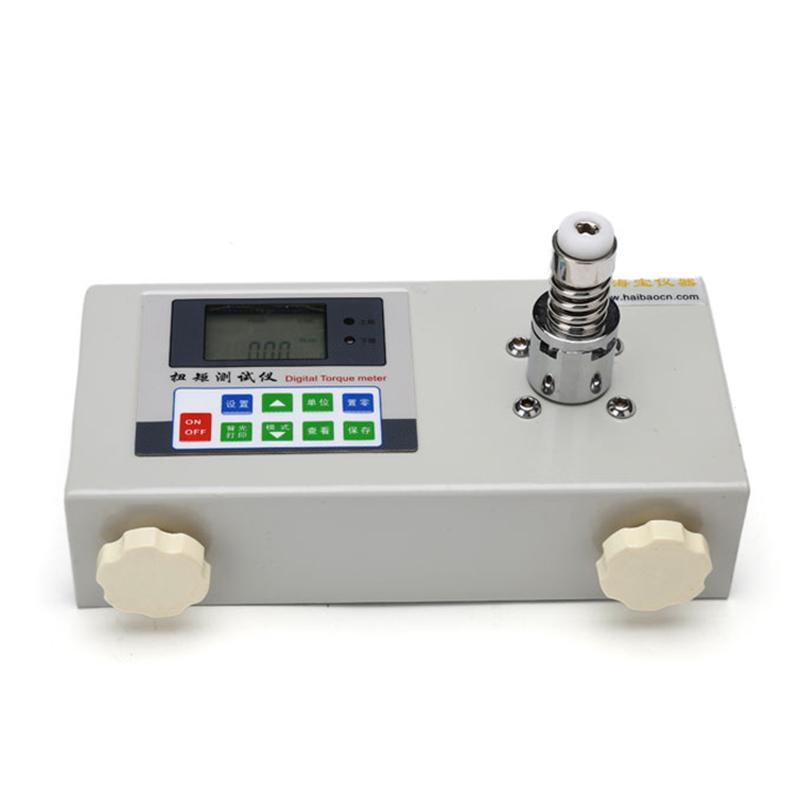

HN-20数显扭矩测试仪是海宝仪器生产的一种通用型扭转力矩测量仪器,主要用于检测工件的紧固程度以及某些部件的抗扭性能,也用于测量和校正各种电批、扭力批、扭力板手的力矩及扭力设定状况。该仪器采用电子传感器技术,具有精度高、易于操作、灵敏度高、数据可靠等优点,配备专用上位机操作软件可连接计算机实现数据储存、分析、导出、查询及打印等功能。
产品特色
1. 高精度高分辨力,稳定性高,采样速度达到100HZ
2. 专用仪器工具箱,内含EVA防震包装,易于运输、保存、携带
3. 段式液晶显示器,绿色背光屏
4. 三种单位N.m、kgf.cm、lbf.in自动换算
5. 测试方向显示(逆时针+,顺时针-)
6. 三种测试模式:实时扭矩值跟踪模式、峰值保持模式、第一峰值模式
7. 可设定上下限比较值做数据合格与否判断,有声音报警及电平信号输出
8. 存储99组测试数据,并自动计算存储数据的平均值,最大值及最小值
9. 峰值保持时间可设置(可设定0~99秒)
10. 重力加速度值可设置
11. 无操作自动关机可设置(时间自由设定0~99分钟)
12. 采用智能充电,可安全的充电,延长电池寿命
13. 上位机软件:中文WINDOWS界面
14. 试验结果有多种坐标曲线显示:实时扭矩值-时间、峰值扭矩值-次数、第一峰值-次数
15. 合格判断:除自动得出试验结果外,另可根据预设标准值的合格范围,做出合格判断及批量检测合格率
16. 自动存储:试验数据和曲线自动存储到电脑中,储存数量无限制
17. 试验数据:测试所得数据可查询、导出excel格式
18. 试验报告:可按用户要求的格式编制试验报告,形成报表并打印
工作原理
该数显扭矩测试仪采用电子传感器技术进行扭转力矩测量,通过传感器检测扭矩信号并转换为电信号,经处理后显示在段式液晶屏上,并可连接计算机通过专用上位机软件进行数据分析和存储。
符合标准
JB∕T5483-2015标准扭矩仪技术规范、JJG_557-2011标准扭矩仪
操作步骤
1. 连接电源或使用内置锂电池供电
2. 根据需要设置测试模式(实时扭矩值跟踪模式、峰值保持模式或第一峰值模式)
3. 设定上下限比较值、峰值保持时间、重力加速度值等参数
4. 进行扭矩测试,仪器自动显示测量结果
5. 通过声音报警和电平信号输出判断数据合格与否
6. 存储测试数据,可自动计算平均值、最大值和最小值
7. 连接计算机使用上位机软件进行数据分析、导出和报告生成
注意事项
* 工作温度范围为0~40℃,存储温度为-20℃~70℃
* 相对湿度应保持在15%-80%
* 工作环境需周围无震动及腐蚀性介质
* 使用智能充电器进行充电以延长电池寿命
* 无操作自动关机功能可设置,以节省电量
