产品概述

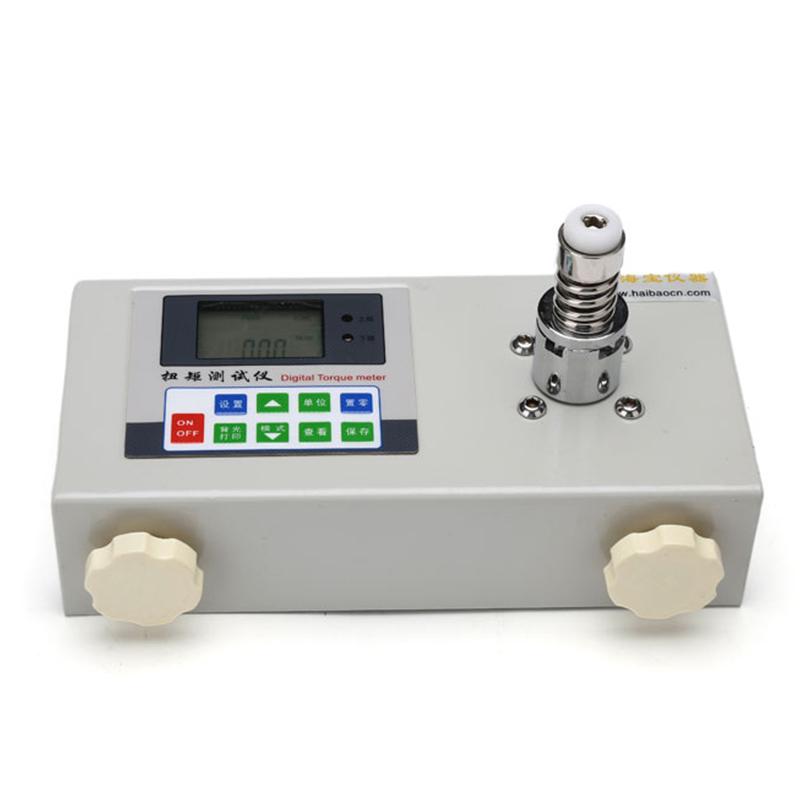

HN-10E数字式高速扭矩测试仪是海宝仪器专为检测高转速且有冲击力扭转设备扭矩而设计的智能化多功能计量仪器。主要用于检测工件紧固程度、部件抗扭性能,以及测量校正各种电批、风批、扭力批、扭力板手的力矩和扭力设定状况,具有精度高、操作简便、灵敏度高、数据可靠等优点。
产品特色
1. 高精度高分辨力,稳定性高,采样速度1920HZ
2. 专用仪器工具箱含EVA防震包装,易于运输、保存、携带
3. 段式液晶显示器,绿色背光屏
4. 三种单位N.m、kgf.cm、lbf.in自动换算
5. 测试方向显示(逆时针+,顺时针-)
6. 三种测试模式:实时扭矩值跟踪模式、峰值保持模式、第一峰值模式
7. 可设定上下限比较值做数据合格判断,有声音报警及电平信号输出
8. 存储99组测试数据,自动计算平均值、最大值、最小值
9. 峰值保持时间可设置(0~99秒)
10. 重力加速度值可设置
11. 无操作自动关机可设置(0~99分钟)
12. 采用智能充电,安全充电延长电池寿命
13. 上位机软件:中文WINDOWS界面
14. 试验结果有多种坐标曲线显示:实时扭矩值-时间、峰值扭矩值-次数、第一峰值-次数
15. 合格判断:根据预设标准值自动判断合格及批量检测合格率
16. 自动存储:试验数据和曲线自动存储到电脑,储存数量无限制
17. 试验数据:可查询、导出excel格式
18. 试验报告:按用户要求格式编制并打印
工作原理
该仪器采用电子传感器技术,通过高精度传感器实时检测扭矩信号,结合智能化处理系统进行数据采集、分析和显示,实现扭矩的精确测量和多种功能模式操作。
符合标准
JB∕T5483-2015标准扭矩仪技术规范、JJG_557-2011标准扭矩仪
操作步骤
1. 连接设备并确保工作环境符合要求
2. 根据需要设置测试模式、单位、上下限值等参数
3. 进行扭矩测试操作
4. 通过显示器或上位机软件查看实时数据或峰值
5. 存储测试数据并自动计算统计值
6. 使用上位机软件进行数据分析、导出和报告生成
注意事项
• 工作温度范围为0~40℃,存储温度为-20℃-70℃
• 相对湿度应保持在15%-80%
• 工作环境需周围无震动及腐蚀性介质
• 使用指定充电器进行充电,输入AC 220V/50HZ,输出DC 5V/1A
• 避免在超出量程范围外使用仪器
• 定期校准以确保测量精度
