产品概述

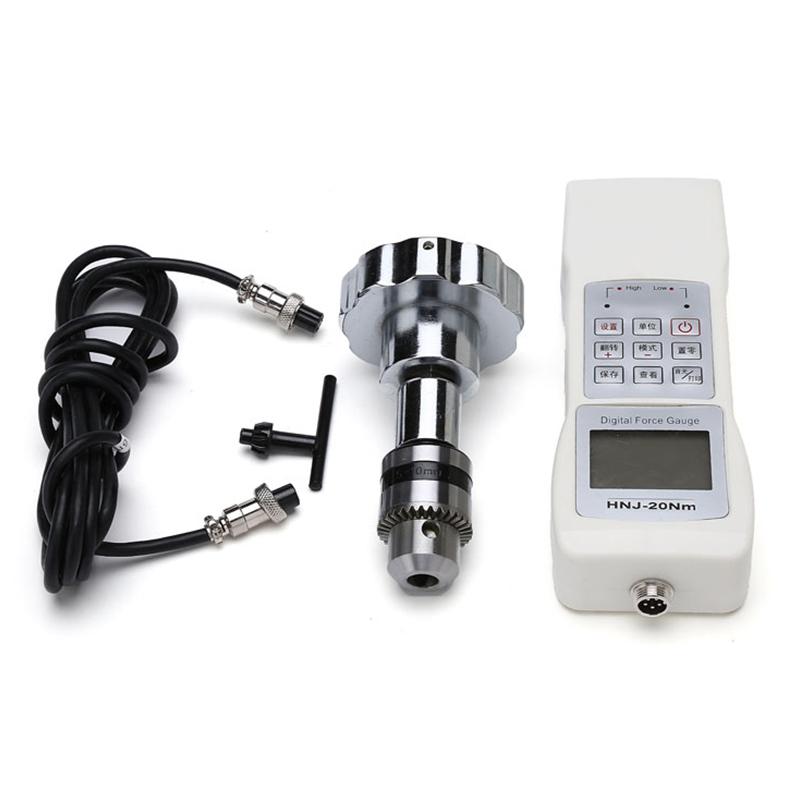

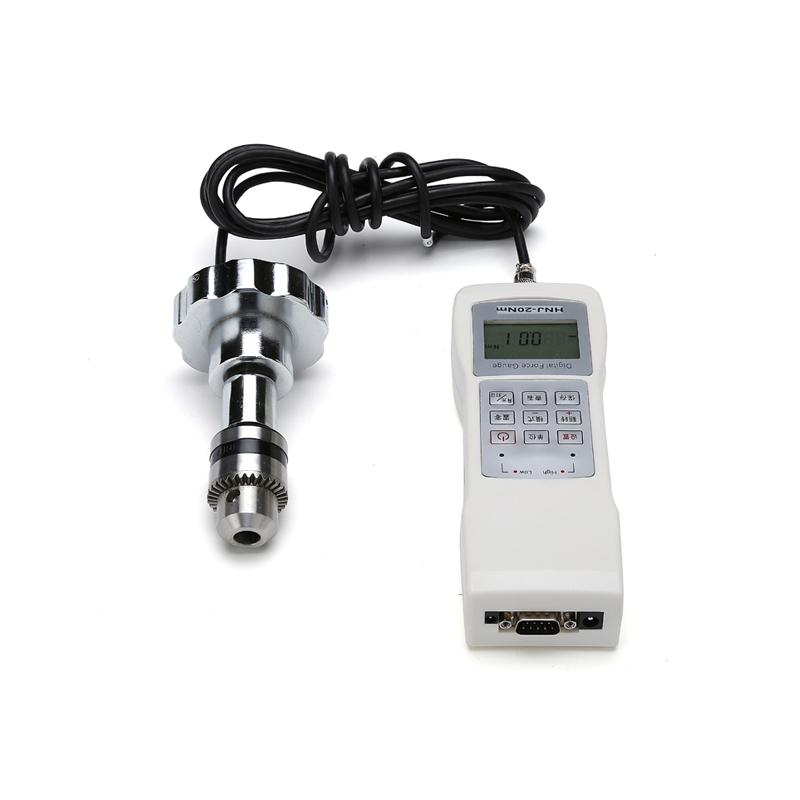

HNJ-1数显式扭力计是海宝仪器生产的手持式扭矩测量仪器,主要用于检测工件的紧固程度及部件抗扭性能,采用锁紧式钻夹头设计可夹持棒状或短小工件。该仪器采用电子传感器技术,具有精度高、操作简便、数据可靠等优点,配备专用上位机软件可实现数据存储、分析、导出、查询及打印功能。
产品特色
1. 高精度高分辨力,稳定性高,采样速度100HZ
2. 专用仪器工具箱含EVA防震包装,易于运输、保存、携带
3. 段式液晶显示器,绿色背光屏
4. 三种单位N.m、kgf.cm、lbf.in自动换算
5. 测试方向显示(逆时针+,顺时针-)
6. 三种测试模式:实时扭矩值跟踪模式、峰值保持模式、第一峰值模式
7. 可设定上下限比较值做数据合格判断,有声音报警及电平信号输出
8. 存储99组测试数据,自动计算平均值、最大值及最小值
9. 峰值保持时间可设置(0~99秒)
10. 重力加速度值可设置
11. 无操作自动关机可设置(0~99分钟)
12. 采用智能充电,安全充电并延长电池寿命
13. 上位机软件:中文WINDOWS界面
14. 试验结果有多种坐标曲线显示:实时扭矩值-时间、峰值扭矩值-次数、第一峰值-次数
15. 合格判断:根据预设标准值范围自动判断合格率
16. 自动存储:试验数据和曲线自动存储到电脑,储存数量无限制
17. 试验数据:可查询、导出excel格式
18. 试验报告:按用户要求格式编制并打印
工作原理
该扭力计采用电子传感器技术进行扭矩测量,通过锁紧式钻夹头夹持工件,实时采集扭矩数据。仪器通过高精度传感器和100Hz采样频率确保测量准确性,配合上位机软件实现数据分析和处理。
操作步骤
1. 夹持工件于锁紧式钻夹头
2. 选择测试模式(实时扭矩值跟踪、峰值保持或第一峰值模式)
3. 设置单位、上下限比较值、峰值保持时间等参数
4. 进行扭矩测试操作
5. 查看显示屏数据或连接上位机软件进行数据分析
6. 保存或导出测试数据
注意事项
• 工作温度范围为0~40℃,存储温度为-20℃-70℃
• 相对湿度应保持在15%-80%
• 工作环境需周围无震动及腐蚀性介质
• 电源电压为交流220V 50HZ
• 夹持范围限于Φ1.5-Φ10mm工件
• 使用前请确认仪器电量充足
