产品概述

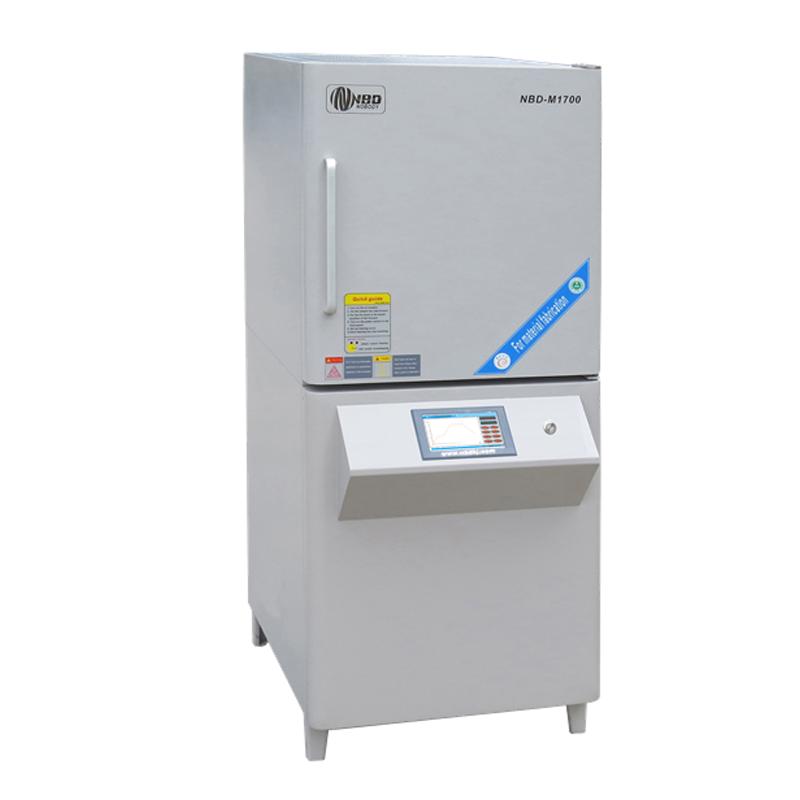

诺巴迪NBD-M1700-30IT M30箱式炉是一款采用坚固紧凑立式构造的大容量箱式炉,无需工作台辅助,便于安放和操作。该设备专为白宝石(蓝宝石)退火设计,在研发中进行了大量工艺分析,吸取了广泛的生产经验,注重用户体验与操作简便性。其设计兼顾了合理的结构布局与人体工学,操作面板倾斜43度,并在大空间内保证了温度的均匀性和稳定性。
产品特色
1、造型工艺:完全自主生产,采用全自动数控加工工艺与武钢国标良好板材,外形美观、结构紧凑、精度高、一致性好。外壳采用耐高温抗腐蚀喷塑工艺,炉体表面温度低于50℃。
2、炉膛工艺:炉膛采用高纯多晶陶瓷纤维无机材料,经真空吸附三维CNC加工成型,热稳定性好,耐急冷急热,不产生挥发物污染材料,保温性能突出可减少30%损耗。
3、加热元件:采用高纯硅钼棒加热,元件制备中添加纳米改性成分,制成后喷涂高温红外反射材料,使用寿命长、发热效率高。
4、操控方式:采用人机对话模式操作,无需培训。使用真正实时数据采集的智能操控触摸屏,非普通数字表或组态虚拟触屏。可预设15条加热曲线(每条30段),分配给不同烧结工艺材料,调用方便。升温时,设定与实际温度以不同颜色实时描绘成动态曲线显示,直观展现控温精度。可选装WiFi基站,以excel格式驻存过程曲线。
工作原理
该箱式炉通过高纯硅钼棒加热元件产生高温,热量在由高纯多晶陶瓷纤维无机材料制成的炉膛内传递,确保热稳定性和均匀性。采用智能模糊PID控制系统,通过B型热电偶实时监测炉膛温度,并将数据反馈至真彩触摸屏控制器,实现精确的温度控制与曲线跟踪。
符合标准
NBD2012-5(企业标准)、ISO9001(国际标准)、CAG1 PNEUROP PN2 CPTC2(欧洲标准)、CAG1 PNEUROP(欧洲标准)、ISO14001(国际标准)、GB2750-80、CE认证
操作步骤
1、接通380V/50Hz电源。
2、通过7英寸真彩触摸屏进入人机对话操作界面。
3、根据需要,从预设的15条温度曲线中选择或调用对应的烧结工艺曲线(每条曲线可设置30段时间-温度参数)。
4、启动加热程序,系统将自动执行设定的温度曲线。
5、在触摸屏上实时观察动态显示的“时间-温度曲线”,监控升温过程与控温精度。
6、程序运行结束后,设备按设定冷却或进行后续操作。
注意事项
* 设备电源电压为380V,请确保供电匹配。
* 炉体工作时部分区域仍会发热,尽管表面温度通常低于50℃,操作时仍需注意安全,避免长时间接触。
* 请勿在炉膛内烧制可能产生污染或与炉膛材料发生反应的物质。
* 设备具有超温报警、过流保护、断偶提示等功能,如遇报警请及时排查原因。
* 移动或安装时,请注意设备重量(90kg)及外形尺寸。
* 可选装WiFi基站用于数据导出,如需此功能请提前确认配置。
