产品概述

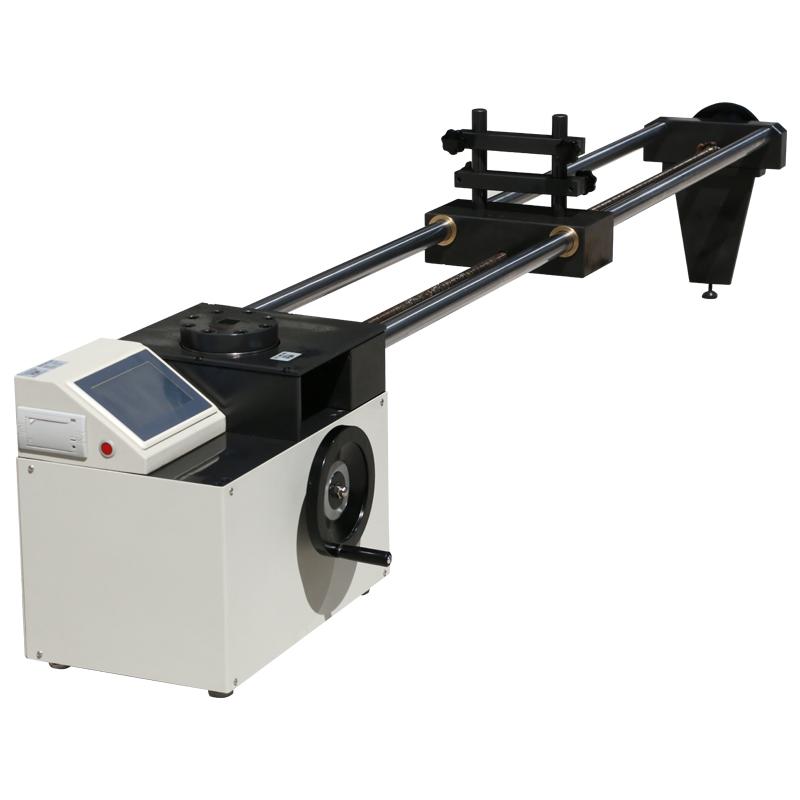

HNS-2扭力扳手检定仪是海宝仪器生产的一款专用于检定各种扭力扳手的仪器。该仪器采用扭矩力值数字显示,准确直观,配备多种榫眼便于装夹,增加相应附件亦可对零部件和构件进行抗扭试验。本机符合相关国家标准,可根据国家标准及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据,适用于工矿企业、技术监督、商检仲裁、科研院所、大专院校、质检单位等部门。
产品特色
1. 高精度、高分辨率、高稳定性。
2. 测试方向显示(顺时针-,逆时针+)。
3. 三种单位N.m、kgf.cm、lbf.in自动互换。
4. 加载力臂长度可通过手摇盘调节。
5. 提供JJG707-2003扭矩板子计量检定规程标准检测标准表格,可直接打印测试表格数据。
6. 超大7寸彩色触摸液晶显示屏,人机交互界面简单易用。
7. 可自定义10个不同测试项目,分别设置不同的测试点,第一次保存后,日后直接载入就可开始测试,无需再次设置。
8. 可自定义8个测试点,并可设置相应点的标准扭矩值,测试界面可实时显示测试点扭矩值的示值误差、重复性误差。
9. 选择测试地点即可设置重力加速度值,同时亦可自定义设置。
10. 通过USB连接电缆连接上位机可进行对实时数据的读取、存储、分析、打印等操作。
工作原理
仪器通过连接轴将传感器与被检扭力扳手的方準头连接。操作者旋转扭力加载手轮盘施加扭矩,传感器将扭矩信号转换为电信号,经处理后以数字形式在触摸液晶屏上显示。加载力臂的长度可通过力臂调节手轮盘进行调整,以适应不同规格的扭力扳手。测试数据可通过微型打印机直接打印,或通过通讯接口上传至上位机进行进一步处理。
应用领域
工矿企业、技术监督、商检仲裁、科研院所、大专院校、质检单位
符合标准
JJG797-2013扭矩扳子检定仪国家标准、JJG707-2003扭矩板子计量检定规程标准试验方法、ISO、JIS、ASTM、DIN
操作步骤
1. 连接电源:将电源接口连接至交流220V/50Hz市电。
2. 开机启动:按下电源开关,接通电源,指示灯亮起,测试系统随即启动。
3. 连接扳手:使用连接轴将传感器与待检扭力扳手的方準头连接。
4. 调整水平:使用水平柱调整扭力扳手的手柄高度,使之在检定仪上水平。
5. 调节力臂:通过旋转力臂调节手轮盘,调整加载力臂长度至所需值。
6. 设置参数:在触摸屏上选择或自定义测试项目、测试点、单位、重力加速度等参数。
7. 施加扭矩:顺时针旋转扭力加载手轮盘,对扭力扳手施加扭矩,观察屏幕显示的实时数据。
8. 记录与输出:测试完成后,数据可直接在屏幕上查看示值误差和重复性误差,可通过微型打印机打印测试表格,或通过通讯接口连接电脑进行数据读取、存储与分析。
9. 关机:测试结束后,再次按下电源开关,关闭系统。
注意事项
• 使用前请确保电源为交流220V/50Hz。
• 连接扭力扳手时,请确保连接轴与扳手方準头稳固连接。
• 调整力臂长度时,请缓慢旋转力臂调节手轮盘,避免过快或用力过猛。
• 施加扭矩时,应平稳旋转扭力加载手轮盘,避免冲击载荷。
• 测试前,请根据扭力扳手规格正确调整水平柱,确保扳手手柄处于水平状态。
• 如需移动限位块,请使用工具松开或锁紧梅花螺钉。
• 仪器应放置在平稳的工作台上使用。
• 与电脑联机通讯时,请确保使用正确的数据电缆连接通讯接口。
• 请勿在仪器上放置无关物品。
• 定期对仪器进行维护和校准,以确保测量准确性。
