产品概述

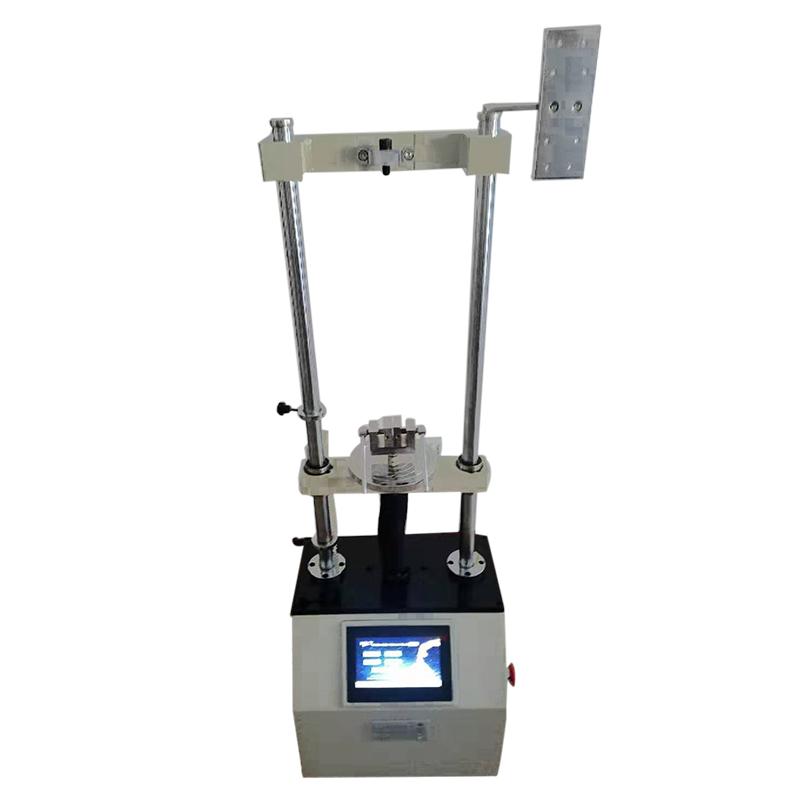

HDD-20S新型电动机台是海宝仪器专为HF系列和HG系列配套设计的高精度负荷试验台。该产品采用大力矩步进电机、高精度编码器和超大触摸屏幕,内藏双柱结构,具有稳定性好、适用范围广、外观美观、使用方便等优点,并具备速度与位移可控、手动(点动)、自动、运动次数自动控制、到位延时等一系列功能。
产品特色
1. 高精度、高分辨率、高稳定性。
2. 采用大力矩步进电机和高精度编码器。
3. 配备超大7寸触摸液晶显示屏,人机交互界面友善,操作简单易用。
4. 运行速度可设置,设置范围宽泛,可适应各种不同的测试速度要求(速度可控)。
5. 运行距离可设置,运行至设置位置后,可延时保持、反向运行或立即停止(位移可控)。
6. 实时显示位移量、运行速度及移动方向(向上为正+,向下为负—)。
7. 提供自动计数、自动计时、伸缩率测试、全自动编程等多种测试模式。
8. 在全自动编程模式下,可自定义5个不同的测试位移和5个不同的测试速度,方便快速完成测试。
9. 力保持功能:到指定位置或设定力值,保持时间可自由设定(需选配推拉力计)。
10. 设定力值往返运动功能:力值设定、保持时间、运动次数可自由设定(需选配推拉力计)。
11. 拉压断即停功能:施加在被测物上的力消失后,随即停止(需选配推拉力计)。
工作原理
本产品通过电动加载方式,由大力矩步进电机驱动,结合高精度编码器实时反馈位移信息,实现精确的速度与位移控制。系统根据设定的参数(如速度、位移、力值等)自动执行推拉负荷、插拔力或破坏试验等测试动作,并通过触摸屏进行实时监控与数据交互。
应用领域
橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构
注意事项
* 力保持功能、设定力值往返运动功能及拉压断即停功能需选配推拉力计方可使用。
* 使用前请确保电源为交流220V,50/60HZ。
* 请注意设备的最大测量值为20N/2Kg/4.4lb,有效行程为225mm,请勿超限使用。
* 设备重量约56kg,移动与安装时请注意安全。
