产品概述

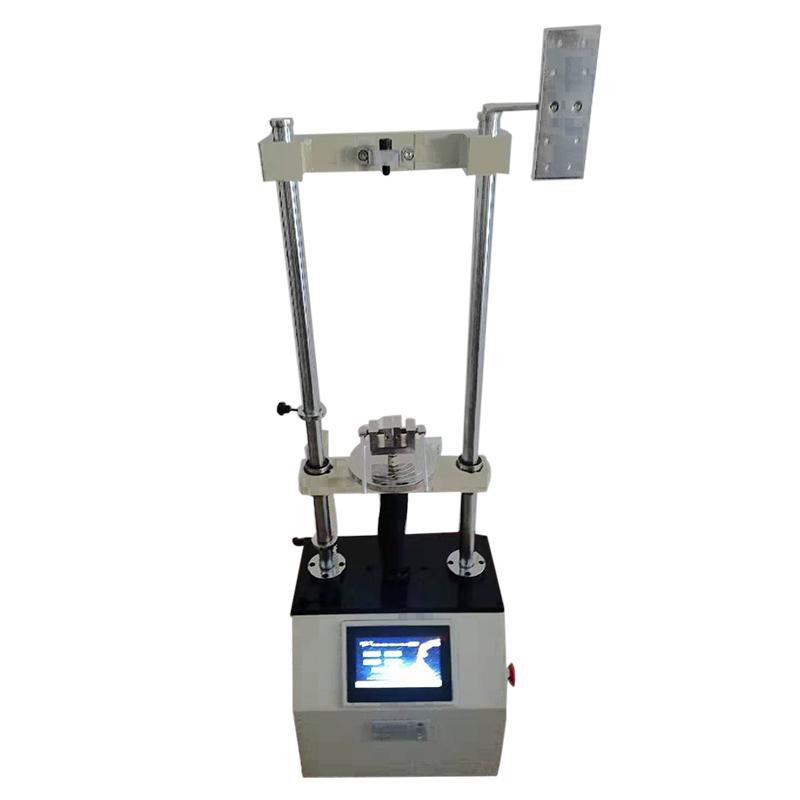

海宝仪器HDD-200S新型电动机台是一款专为HF系列和HG系列配套设计的高精度负荷试验台。该产品采用大力矩步进电机、高精度编码器及超大触摸屏,内藏双柱结构,具有稳定性好、适用范围广、外观美观、使用方便等优点,并具备速度与位移可控、手动(点动)、自动、运动次数自动控制、到位延时等一系列功能。
产品特色
1. 高精度、高分辨率、高稳定性。
2. 采用大力矩步进电机,高精度编码器。
3. 超大7寸触摸液晶显示屏,人机交互界面友善,操作简单易用。
4. 运行速度可设置,设置宽泛,可以适应各种不同的测试速度要求(速度可控)。
5. 运行距离可设置,运行至设置位置后,可延时保持、反向运行、立即停止(位移可控)。
6. 实时显示位移量、运行速度,并显示移动方向(向上为正+,向下为负—)。
7. 提供自动计数、自动计时、伸缩率测试、全自动编程,多种测试模式。
8. 在全自动编程模式下,可自定义5个不同的测试位移、5个不同的测试速度,方便快速地完成测试。
9. 力保持功能: 到指定位置或设定力值,保持时间可自由设定(需选配推拉力计)。
10. 设定力值往返运动功能: 设定力值往返运动,力值设定、保持时间、运动次数可自由设定(需选配推拉力计)。
11. 拉压断即停功能: 施加被测物上的力消失后,随即停止(需选配推拉力计)。
工作原理
该电动机台通过电动加载方式,由大力矩步进电机驱动,配合高精度编码器精确控制位移和速度。用户可通过触摸屏设置运行参数,设备根据指令执行推拉负荷、插拔力或破坏试验等动作,并实时反馈位移、速度及方向信息。
应用领域
橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构
操作步骤
1. 接通交流220V 50/60HZ电源。
2. 通过7寸触摸液晶显示屏设置测试参数,如运行速度、位移、测试模式等。
3. 根据测试需求,可选择手动(点动)、自动或全自动编程模式。
4. 安装被测样品。
5. 启动测试,设备将按照设定参数运行。
6. 测试过程中,屏幕实时显示位移量、运行速度及方向。
7. 测试完成后,设备可根据设定进行延时保持、反向运行或停止。
注意事项
• 力保持功能、设定力值往返运动功能及拉压断即停功能需选配推拉力计方可使用。
• 使用前请确保电源为交流220V。
• 请勿超过最大测量值200N/20Kg/44lb进行测试。
• 设备运行速度范围为10-800mm/min,请在此范围内设置。
• 操作时请注意安全,避免在设备运行时触碰运动部件。
