产品概述

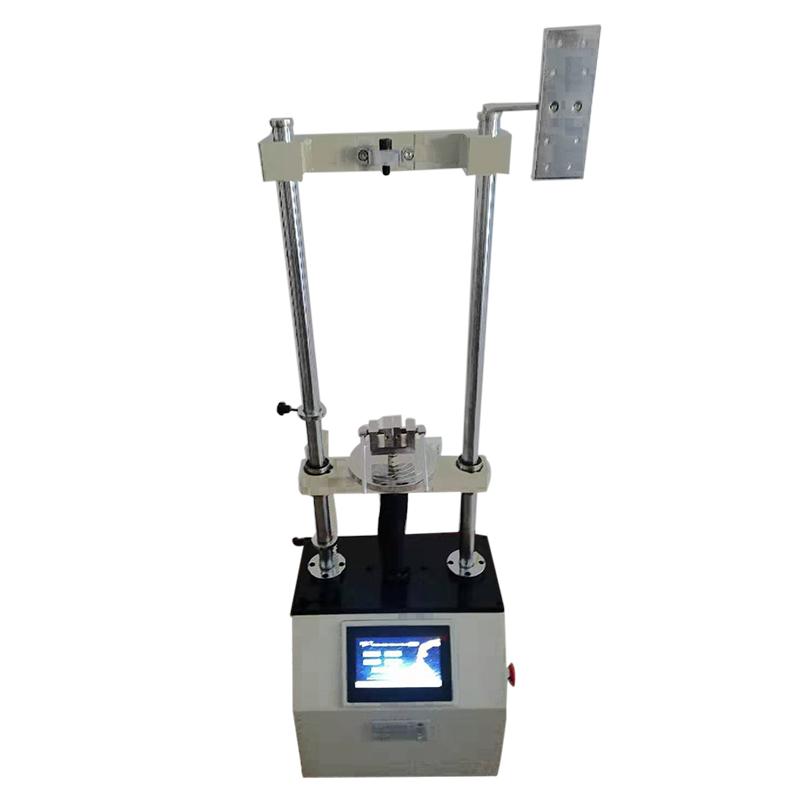

海宝仪器HDD-500S新型电动机台是一款专为HF系列和HG系列配套设计的高精度负荷试验台。本产品采用大力矩步进电机、高精度编码器及超大触摸屏幕,内藏双柱结构,具有稳定性好、适用范围广、外观美观、使用方便等优点,并具备速度与位移可控、手动/自动模式、运动次数自动控制、到位延时等多种功能。
产品特色
1. 高精度、高分辨率、高稳定性。
2. 采用大力矩步进电机与高精度编码器。
3. 配备超大7寸触摸液晶显示屏,人机交互界面友善,操作简单易用。
4. 运行速度可设置,设置范围宽泛,适应各种测试速度要求(速度可控)。
5. 运行距离可设置,到达设定位置后可延时保持、反向运行或立即停止(位移可控)。
6. 实时显示位移量、运行速度及移动方向(向上为正+,向下为负-)。
7. 提供自动计数、自动计时、伸缩率测试、全自动编程等多种测试模式。
8. 在全自动编程模式下,可自定义5个不同的测试位移和5个不同的测试速度,方便快速完成测试。
9. 力保持功能:到达指定位置或设定力值后,保持时间可自由设定(需选配推拉力计)。
10. 设定力值往返运动功能:可设定力值进行往返运动,力值、保持时间及运动次数可自由设定(需选配推拉力计)。
11. 拉压断即停功能:当施加在被测物上的力消失后,设备随即停止(需选配推拉力计)。
工作原理
本电动机台通过电动加载方式,由大力矩步进电机驱动,结合高精度编码器精确控制位移与速度。系统根据预设的程序(如位移、速度、力值等参数)自动执行推拉负荷、插拔力或破坏试验,并实时反馈位移与速度数据,实现多种可控的测试模式。
应用领域
橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构
操作步骤
1. 连接电源(交流220V 50/60HZ),开启设备。
2. 通过7寸触摸屏进入操作界面,根据测试需求选择测试模式(如手动、自动、全自动编程等)。
3. 设置测试参数,包括运行速度(10-800mm/min)、运行距离(最大有效行程225mm)、力值(若选配推拉力计)等。
4. 安装并固定被测样品。
5. 启动测试,设备将按设定程序自动运行。
6. 测试过程中,屏幕实时显示位移量、运行速度及方向。
7. 测试完成后,设备可根据设定进行延时保持、反向运行或停止,并自动记录计数、计时等数据。
8. 查看并保存测试结果。
注意事项
• 使用前请确保电源为交流220V,并可靠接地。
• 请勿超过设备最大测量值(500N/50Kg/110lb)使用。
• 有效行程为225mm,请勿超行程运行。
• 速度设定误差在10-200mm/min范围内为±1mm,在200-800mm/min范围内为±0.5%。
• 力保持、设定力值往返运动及拉压断即停功能需选配推拉力计方可使用。
• 操作时请确保样品安装牢固,防止测试过程中脱落。
• 设备重量约56kg,移动与安装时请注意安全。
• 请勿在潮湿、多尘或腐蚀性环境中使用,并定期进行维护保养。
