产品概述

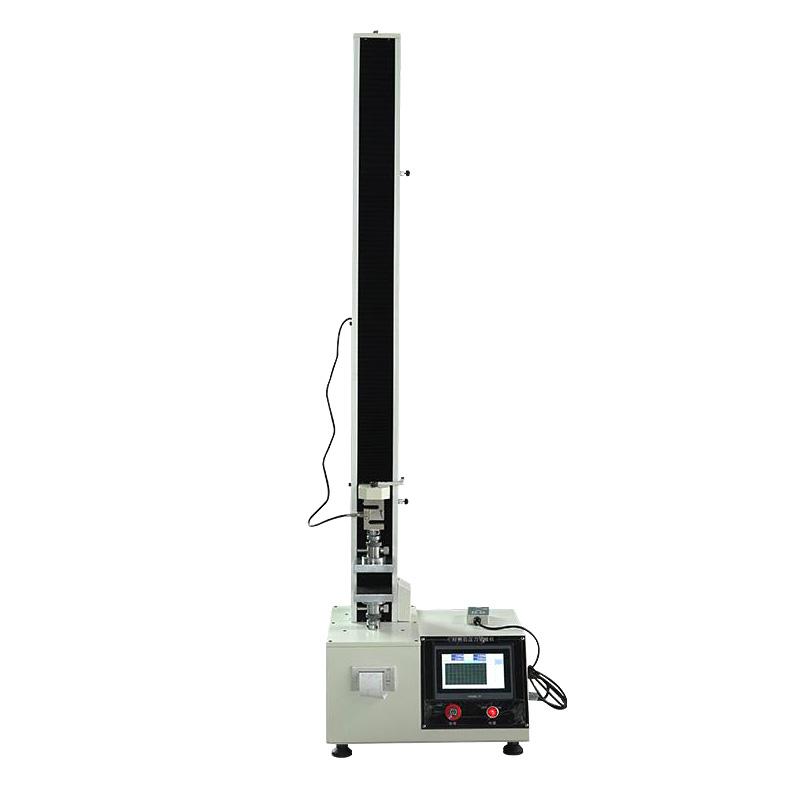

腾辉TF-103F-QM拉压力试验机是专门针对高等院校、科研院所设计的新一代电子多功能试验机。该机借鉴国际专业技术，外形美观，操作方便，性能稳定可靠，可广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的称心测试设备。
该机采用全数字调速系统及电机作为驱动系统，以全数字控制器为核心，通过触摸屏操作界面实现试验力、位移等参数的显示与控制，可近乎很好地实现试验力、位移等参数的闭环控制，支持恒应力、恒位移等多种控制模式平滑切换。
产品特色
1. 采用高精度力量传感器，力量精度在±1%以内。
2. 全程无级变速，采用高精度24 bits A/D，取样频率200Hz，全程力量最大解析度达1/1000,000。
3. 动力系统采用伺服电机+减速机＋滚珠丝杆＋直线轴承＋高精度传感器组合。
4. 调速系统采用伺服调速系统及减速电机，性能稳定可靠，具备过流、过压、过载等保护装置。
5. 传动部分采用圆弧同步齿形带和精密滚珠丝杠副，传动平稳、噪音低、效率高。
6. 设计保证试验同心度，有效消除不规则试样对传感器的影响。
7. 控制系统具备快速粗调与慢速微调功能，测试后自动回归原点并自动储存。
8. 操作显示方式为触摸屏。
9. 可实现定速度、定位移、定荷重（可设定保持时间）等控制模式，满足不同测试要求。
10. 采用LINE DRIVE编码器，抗干扰能力强，位移解析度达0.001mm。
11. 配备多重安全装置：过载紧急停机、上下行程限定、漏电自动断电、自动断点停机功能。
工作原理
该试验机以全数字控制器作为控制系统核心，通过触摸屏操作界面进行控制与数据处理。驱动系统采用调速精度高、性能稳定的全数字调速系统及伺服电机，带动由圆弧同步齿形带和精密滚珠丝杠副组成的传动机构，实现对试样的拉压测试。系统可实时采集高精度传感器反馈的力值与编码器反馈的位移信号，并在触摸屏上显示试验力、峰值、位移、变形及试验曲线，实现试验力、位移等参数的闭环控制，并可在恒应力、恒位移等多种控制模式间平滑切换。
应用领域
建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析、科研院校、大专院校、工矿企业、技术监督、商检仲裁部门
符合标准
ASTM、DIN、JIS、BS、GB/T528-1998/T529-1999等
操作步骤
1. 准备试样并安装于夹具中。
2. 在触摸屏操作界面上选择或设置测试标准、控制模式（如定速度、定位移、定荷重）及相应参数。
3. 启动测试，试验机按设定模式运行。
4. 测试过程中，触摸屏实时显示试验力、位移、变形及曲线。
5. 测试完成后，试验机自动停机并回归原点。
6. 测试数据自动储存，可在触摸屏上查看或导出。
注意事项
• 使用前请确保电源电压为∮220V 50HZ，并检查设备接地是否良好。
• 安装试样时，应保证试样同心，以消除不规则试样对传感器的影响。
• 注意设备的安全行程范围，避免超行程使用。
• 运行过程中，请勿触摸移动部件或试样。
• 设备具备过载等安全保护功能，若触发保护停机，请查明原因并复位后再操作。
• 定期对设备进行维护保养，检查传动部件及传感器状态。
• 非专业人员请勿拆卸或维修设备内部电气及机械部件。
