产品概述

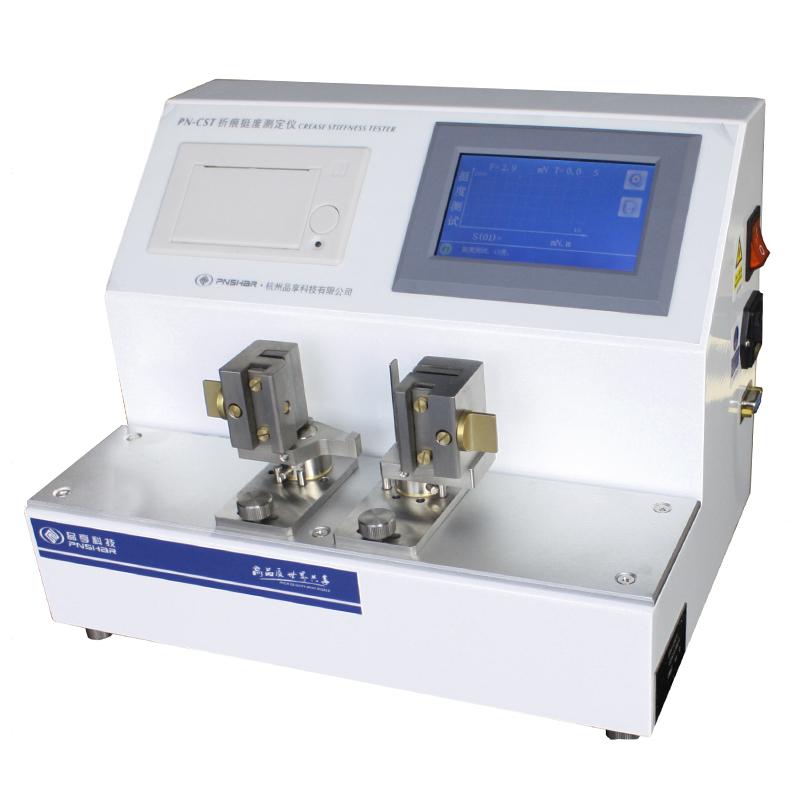

PN-CST折痕挺度测定仪是根据国标GB/T 23144和ISO 5628设计开发的一款多功能挺度测定仪，主要用于测量纸板、彩盒（如烟盒化妆品盒）的压痕力（即90°折痕的反弹力），也可以测量各种纸板的弯曲挺度，是在同一台仪器上实现15°弯曲挺度和90°折痕挺度两种测量。本仪器采用彩色触摸屏作为人机界面的全自动挺度测定仪，实时显示挺度和时间曲线，具备强大的显示、记忆、统计、打印及数据通讯管理等功能，为纸板折痕及弯曲挺度检测提供科学的数据分析。
产品特色
1. 15°挺度测试；
2. 90°折痕力测试；
3. 具备测量统计、打印等功能，测量时间可设定，一般设置为15秒；
4. 人机界面采用彩色触摸屏，中、英文操作系统，可与上位机软件（另购）通讯；
5. 机电一体化现代设计理念，结构紧凑，外观美观大方，维护方便。
工作原理
仪器通过测量纸板在特定角度（15°或90°）下的弯曲或折痕反弹力来评估其挺度。在高速自动包装线上，纸盒成型质量与纸板挺度和压痕后的折痕力比例密切相关。通过精确测量并控制这两项参数的比例，可以确保纸盒在自动化包装线上成型后外观平整饱满、折角笔直挺刮，避免出现形状不规则、弯曲及粘合不牢等问题。
应用领域
纸板、彩盒（如烟盒、化妆品盒）的挺度与折痕力检测
符合标准
GB/T 23144、ISO 5628、BS6965-1
操作步骤
1. 准备符合尺寸要求的试样（如70*38mm或36*38mm）。
2. 根据测试需求，选择15°弯曲挺度或90°折痕挺度测试模式。
3. 设定测量时间（通常为15秒）。
4. 将试样正确放置在仪器上。
5. 通过彩色触摸屏启动测试，仪器自动完成测量并实时显示挺度-时间曲线。
6. 测试完成后，可通过仪器进行数据查看、统计、打印或通过通讯接口传输数据。
注意事项
• 请确保工作环境符合要求：室内温度（20±10）℃、相对湿度＜85％。
• 使用前请确认电源电压在AC（100~240）V范围内。
• 注意试样的标准尺寸，以确保测量结果的准确性。
• 定期维护仪器，保持其清洁与良好状态。
• 操作时请遵循仪器使用说明书和安全规范。
