产品概述

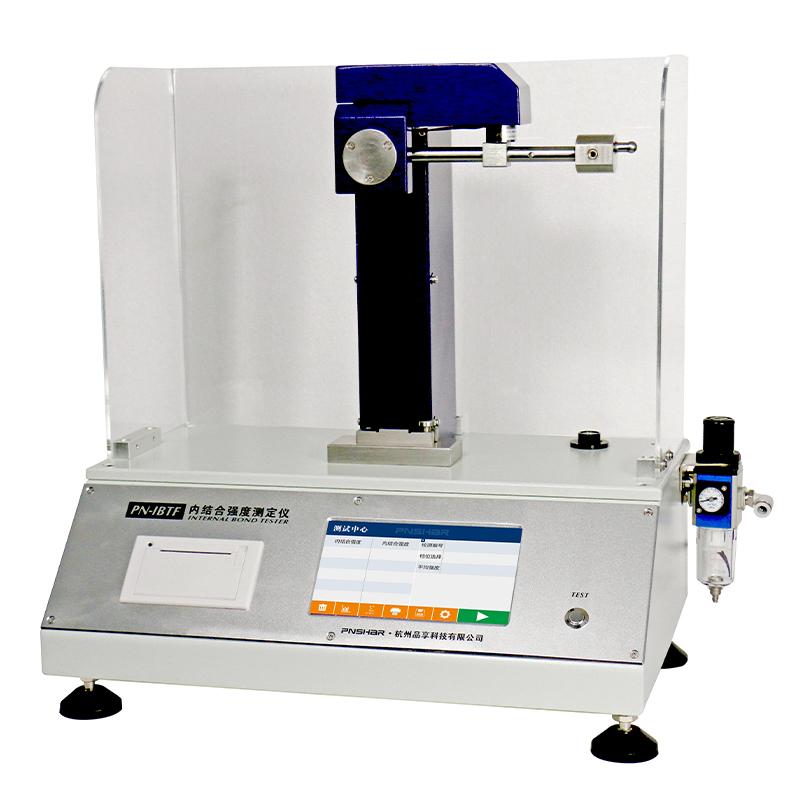

PN-IBT内结合强度测定仪是品享品牌根据国标GB/T26203设计开发的专用检测仪器，主要用于测定单层及多层纸和纸板（包括涂布纸和表面覆有合成聚合物的纸和纸板）的内部结合强度。该仪器不适用于低定量、多孔、柔软或低密度的纸和纸板。作为一款机电一体化产品，它采用现代机械设计理念和人机工程学准则，集测试、显示、记忆、打印及数据处理功能于一体，性能稳定，操作方便。
产品特色
1.整机刚性强结构稳定，避免测试过程中的震动导致的能量损失；
2.可靠的试样装夹和定位，减少试样因取样造成的误差；
3.试样压力直接压力表读出；
4.人机界面采用彩色触摸屏，中、英文操作系统；
5.具有计算机通讯接口，可与上位机软件（另购）通讯。
工作原理
该仪器采用Scott型内结合强度检测方法。其原理是：将双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间。用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的最高位置来计算试样被破坏过程中吸收的能量，并以一定面积的纸层间被破坏过程中吸收的能量（J/m2）来表示内结合强度。
应用领域
单层及多层纸和纸板、涂布纸、表面覆有合成聚合物的纸和纸板的内结合强度测定
符合标准
GB/T26203、TAPPIT-569
操作步骤
1. 准备试样，形成双面胶-试样-双面胶的夹层结构。
2. 将夹层结构压入仪器的金属平砧和铝块之间。
3. 通过压力表确认并读取试样压力。
4. 启动仪器，摆锤撞击铝块，破坏试样。
5. 仪器自动计算并显示试样破坏过程中吸收的能量（内结合强度值）。
6. 可通过触摸屏查看、存储数据，或使用打印机打印结果，亦可通过通讯接口与上位机连接传输数据。
注意事项
• 本仪器不适用于低定量、多孔、柔软或低密度的纸和纸板。
• 测试前请确保试样装夹可靠、定位准确，以减少取样误差。
• 操作时请注意观察压力表读数，确保试样压力符合要求。
• 仪器应在室内温度（20±10）℃、相对湿度＜85％的环境条件下使用。
• 请使用AC（100~240）V，50/60Hz的电源。
• 仪器净重约51kg，移动和安装时请注意安全。
