产品概述

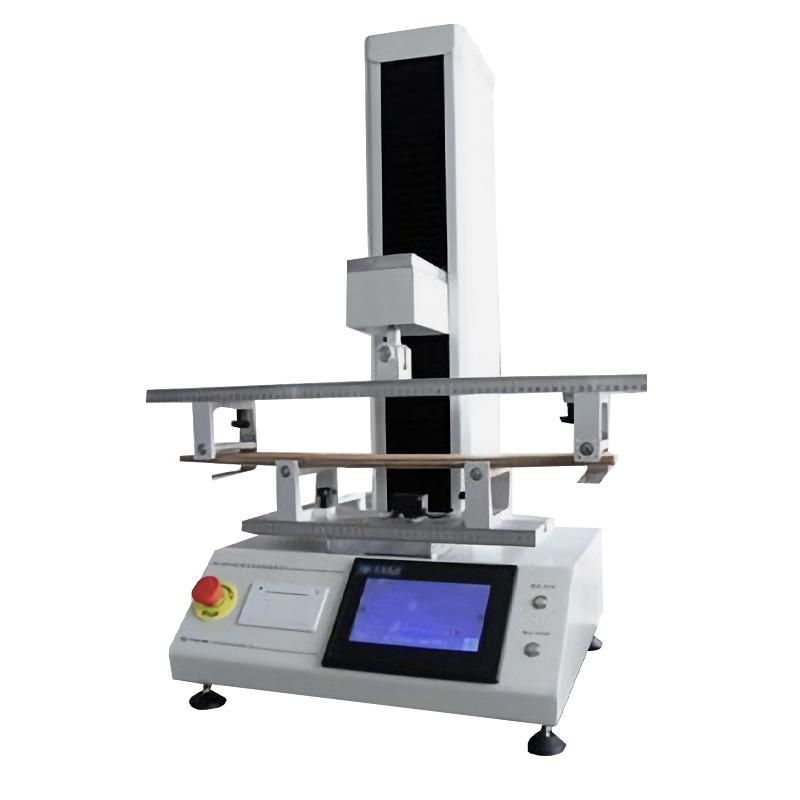

PN-4PF500四点抗弯强度测定仪是一款按照国标GB/T 23144和ISO 5628设计开发的机电一体化检测仪器，专用于瓦楞纸板和硬纸板的弯曲挺度（弯曲强度）测定。该仪器采用现代机械设计理念和人机工程学准则，运用高速ARM处理器，具有设计新颖、使用方便、性能优异的特点。它通过四点加荷法进行测试，可自动完成加载、测量、复位，并具备数据处理、显示、记忆、打印及通讯功能。
产品特色
1.采用新模块电路设计，具有WIFI物联网功能，可将测试结果保存至云服务器，通过专用ERP软件查询及生成报表。
2.实时显示力值和变形量。
3.最大测量力值为500N。
4.参数预设，一键测试，完成后快速自动复位。
5.人机界面采用彩色触摸屏，支持中、英文操作系统。
6.具备统计功能，可显示平均值、标准偏差和变异系数。
7.内置热敏打印机，测试结束后可直接打印报告。
8.具有计算机通讯接口（RS232标准/USB可选），可与上位机软件通讯。
工作原理
该仪器采用四点加荷法测定弯曲挺度。测试时，试样放置在两个间距可调的支撑件上。启动后，上压杆下降并对试样施加负载。当达到预设的力或距离值时，测量自动停止，压杆随即自动回复到初始位置。弯曲挺度是纸和纸板在弹性变形范围内受力弯曲时所产生的单位阻力矩，测量结果可直接从触摸屏读取。
应用领域
单瓦楞纸板、双瓦楞纸板、三瓦楞纸板及硬纸板
操作步骤
1.将试样放置在两个可调间距的支撑件上。
2.在触摸屏上预设好相关参数。
3.按启动键，上压杆下降对试样施加负载。
4.当达到预设的力或距离时，测量自动停止，压杆自动复位。
5.从触摸屏上直接读取测量结果，并可选择打印报告或进行数据统计。
注意事项
• 仪器电源要求为AC 220V 2A 50Hz。
• 使用环境温度应在(20±10)℃范围内，相对湿度应低于85%。
• 测试时需根据瓦楞类型选择试样宽度：单瓦楞和双瓦楞为100mm，三瓦楞为50mm。
• 仪器最大量程为500N，示值误差为±1%，使用时请注意量程范围。
• 仪器具有通讯接口，如需与上位机软件联用，需另行购买相应软件。
