产品概述

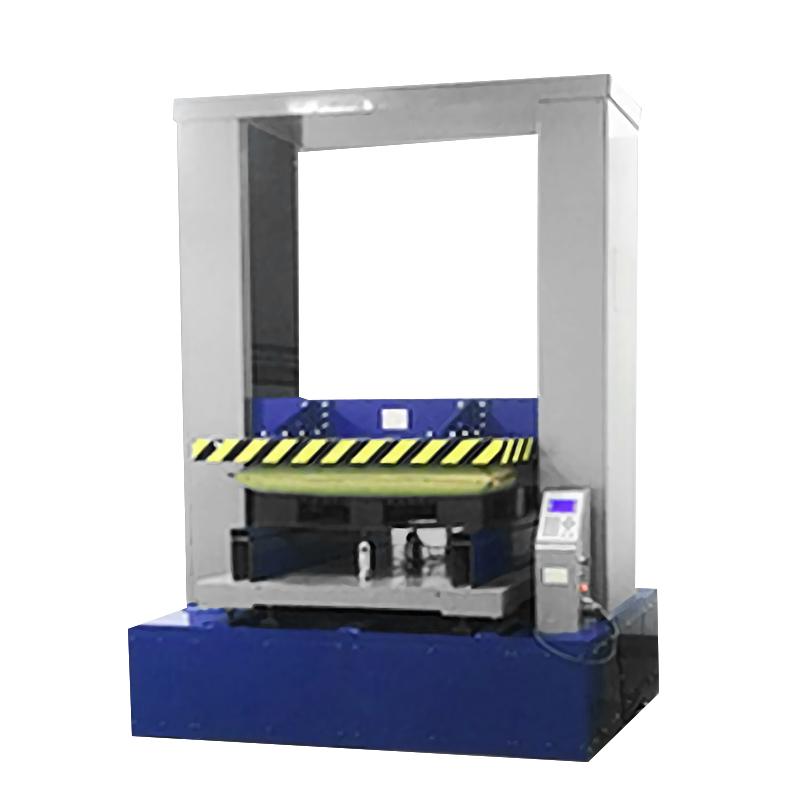

PN-CT50KE-PC电脑托盘抗压试验机是品享公司研制开发的一款多功能、高精度托盘专用质量检验设备，主要用于各类托盘抗压强度试验。该设备采用双丝杠四导柱的机械结构及进口电机控制，具有平行性高、平稳性好、测量精度高等特点。本试验机为计算机软件控制型设备，具备国家标准中包含的各项参数测试、显示功能，测试过程可显示实时力值曲线，并可对已测数据进行柱形图和图形对比，操作方便。
产品特色
1. 采用双丝杠四导柱机械结构，平行性高、平稳性好。
2. 采用高精度进口伺服电机驱动，控制精度高，回程速度快。
3. 计算机软件控制，具备实时力值曲线显示、数据图形对比、查询及报表输出等功能。
4. 可执行多种托盘测试项目，包括塑料托盘、联运通用平托盘及ISO8611标准规定的各类试验。
5. 可外部扩展4个位移测量传感器，同时测量4个点的位移变化。
6. 采用四个高精度力值传感器和高速高精度AD转换器，测量精度高，经检测可达1级精度。
7. 配备安全限位推杆装置，实现机械保护功能。
工作原理
试验机主要由驱动装置、传动装置、施力装置和安全保护装置四部分组成。驱动装置由高精度进口伺服电机、减速机、同步带传动装置组成，为压板加载和上下位移提供动力。传动装置由两套高精度丝杆和四套导柱导套结构组成，负责传输动力，确保施力部分高平行度地上下平稳运动。施力装置包括动压板、静压板、传感器和活动梁，静压板下平面配有球面支承座置于四组高精密压力传感器上方，以提供试验空间、承压刚度并保证试验结果的准确性。安全保护装置采用安全限位推杆，防止动压板超限位发生机械碰撞。
应用领域
塑料托盘测试、联运通用平托盘测试、ISO8611搬运货物用托盘测试
符合标准
GB/T 4996、GB/T 4995、GB/T 15234、ISO 8611-1.2
操作步骤
1. 将设备置于符合环境条件（室内温度（20±10）℃；相对湿度＜85％）的场所，并接通AC380V电源。
2. 通过计算机软件启动设备，进行参数设置，选择相应的测试标准（如GB/T 4996、ISO 8611等）和测试项目（如堆码试验、抗弯试验等）。
3. 将待测托盘放置于静压板上，利用其上的“井”字型刻度线进行定位。
4. 如需测量多点位移，连接并配置外部扩展的位移传感器。
5. 在软件中设定加压速度（1~100mm/min范围）等试验参数，启动测试。
6. 测试过程中，通过计算机软件实时观察力值曲线。
7. 测试完成后，设备高速返程，软件自动保存数据，并可进行数据查询、图形比对及报表生成。
注意事项
• 设备应安装在稳固的水平基础上，并使用底部四套水平可调装置调平。
• 操作前请确保电源电压为AC380V，并检查各机械连接部位是否牢固。
• 放置托盘时，请确保其稳定置于静压板中心区域，并参照刻度线定位。
• 测试过程中，严禁人员进入动压板活动区域。
• 设备运行期间，注意观察安全限位装置是否有效，防止超限位运行。
• 定期对设备进行维护保养，检查丝杆、导柱等传动部件的润滑情况。
• 软件操作请遵循使用手册，非专业人员请勿修改关键系统参数。
• 设备净重约3.8吨，搬运与安装需由专业人员进行，确保安全。
