产品概述

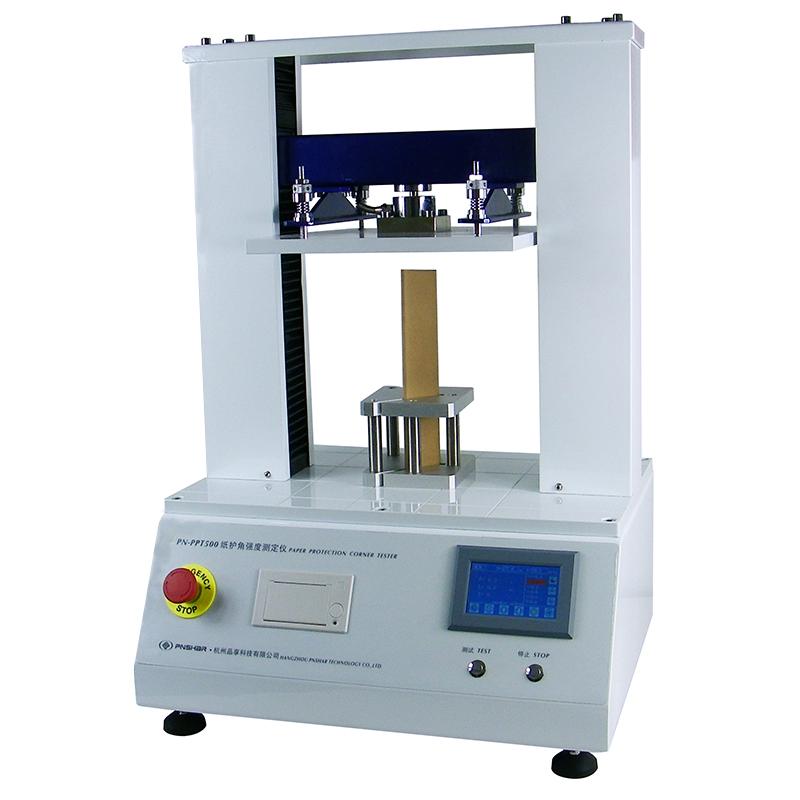

PN-PPT500纸护角强度测定仪是根据标准BB/T 0023设计开发的检测仪器，主要用于L型纸护角的纵向抗压和横向抗弯性能测试。该仪器是机电一体化产品，采用现代机械设计理念和人机工程学准则，运用高速ARM处理器，具有设计新颖、使用方便、性能优异等特点，是纸护角生产企业及质量检测机构的理想检测设备。
产品特色
1.开放式结构设计，双丝杠双导柱，平行度好、稳定性强、刚性强、使用寿命长。
2.采用进口步进电机控制，运用细分技术，定位准确、速度响应快，测试效率高。
3.具备超量程报警功能，保护精密传感器。
4.采用高速ARM处理器，自动化程度高，数据采集快，全自动测量，智能判断，安全可靠。
5.采用24位高精度AD转换器及高精度称重传感器，力值数据采集快速准确。
6.可显示压力和变形量曲线图，实时显示抗压力、变形量等信息。
7.采用模块式一体型热敏打印机，打印速度快，换纸方便。
8.可连接计算机软件，便于数据分析、管理、保存和打印。
工作原理
该仪器为机电一体化产品，通过高速ARM处理器控制进口步进电机驱动压板运动，对L型纸护角试样施加压力。在纵向抗压或横向抗弯工作模式下，高精度传感器实时采集力值与变形量数据，并由高精度AD转换器处理，最终在触摸屏上显示测试结果及曲线，实现全自动测量与智能判断。
操作步骤
1. 接通电源，打开仪器。
2. 在人机界面选择测试模式（纵向抗压或横向抗弯）。
3. 将长度为300mm的试样放置在压板相应位置。
4. 设置或确认测试参数（如测试速度）。
5. 启动测试，仪器自动施压并采集数据。
6. 测试完成后，查看屏幕显示的力值、变形量及曲线图。
7. 可通过热敏打印机打印测试报告，或连接计算机软件进行数据管理。
注意事项
• 仪器应在室内温度（20±10）℃、相对湿度＜85%的环境下工作。
• 测试前请确认试样长度符合300mm的要求。
• 注意选择正确的测试模式（纵向抗压或横向抗弯）及对应的测试速度。
• 请勿超过仪器的测量范围（25~5000N），以免触发超量程报警或损坏传感器。
• 确保压板表面清洁，试样放置平稳，以保证测试精度。
• 移动或清洁仪器时需小心，避免碰撞。
• 非专业人员请勿拆卸或维修仪器。
