产品概述

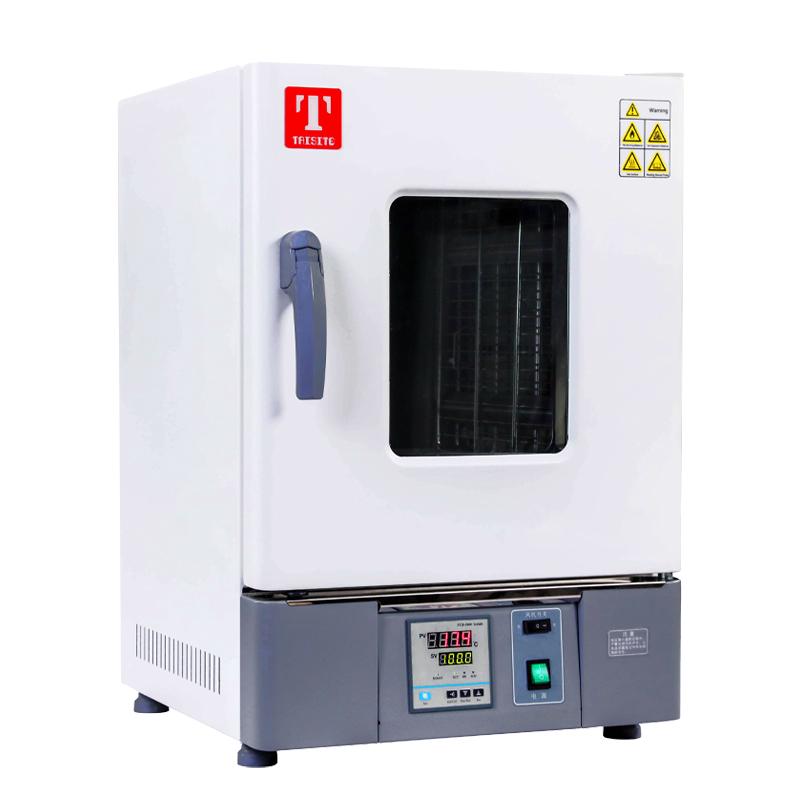

泰斯特WGL-230B鼓风干燥箱是一款采用立式双风道气套和涡轮离心强制送风设计的干燥设备，旨在提供高精度、均匀的温度环境。它支持从室温+10℃至300℃的广泛温度范围，适用于各类样品的干燥、加热及恒温实验。
产品特色
1. 高精度与稳定性：温度分辨率达0.1℃，波动度±1℃，分布精度±2.5%。
2. 智能控制：具备定值运行、定时运行（0-9999分钟）及自动停止功能，操作便捷。
3. 多功能面板：专用功能键设定温度，辅助菜单支持过升报警、偏差修正和菜单锁定。
4. 高效均匀加热：立式双风道气套配合涡轮离心强制送风，确保箱内温度均匀。
5. 耐用风机设计：强制风机散热进气结构使风机工作温度低于50℃，保障长期稳定运行。
6. 灵活空间：多层隔板设计，间距可调（35mm），方便放置不同高度物品。
7. 安全可靠：配备过升报警等安全装置，门体采用双层隔热设计。
8. 专利技术：拥有相关实用新型专利（专利号：ZL201230310211.7 / ZL201320059701.3）。
工作原理
该干燥箱通过镍铬合金加热丝产生热量，由定速风机驱动，形成双风道强制对流。涡轮离心风机将热空气均匀吹入工作室，并通过强制散热进气结构保持风机低温运行，从而实现箱内温度的快速升温和均匀分布。PID智能控制系统实时监测并调节温度，确保设定温度的精确与稳定。
应用领域
材料干燥、样品恒温、实验加热、工业烘烤、科研测试
操作步骤
1. 接通AC220V电源。
2. 通过控制面板的轻触四按键设定所需温度与时间。
3. 选择运行模式（定值运行或定时运行）。
4. 启动设备，风机开始工作，加热系统按设定运行。
5. 运行结束后设备自动停止，或达到设定时间后停止。
6. 根据需要，可通过辅助菜单进行偏差修正或启用菜单锁定功能。
注意事项
• 请确保电源电压为AC220V，额定电流13.6A，并可靠接地。
• 设备运行时，请勿频繁开关箱门，以免影响温度均匀性及设备寿命。
• 放置样品时，单层搁板承重不超过15kg，并确保物品摆放不影响空气循环。
• 使用前请检查排气口（顶部Φ28mm*2）是否通畅。
• 清洁时请断开电源，使用软布擦拭，避免使用腐蚀性清洁剂。
• 若需移动设备，请注意其净重84kg/毛重100kg，小心搬运。
• 出现故障或报警时，请先参照说明书排查，或联系专业人员处理。
