产品概述

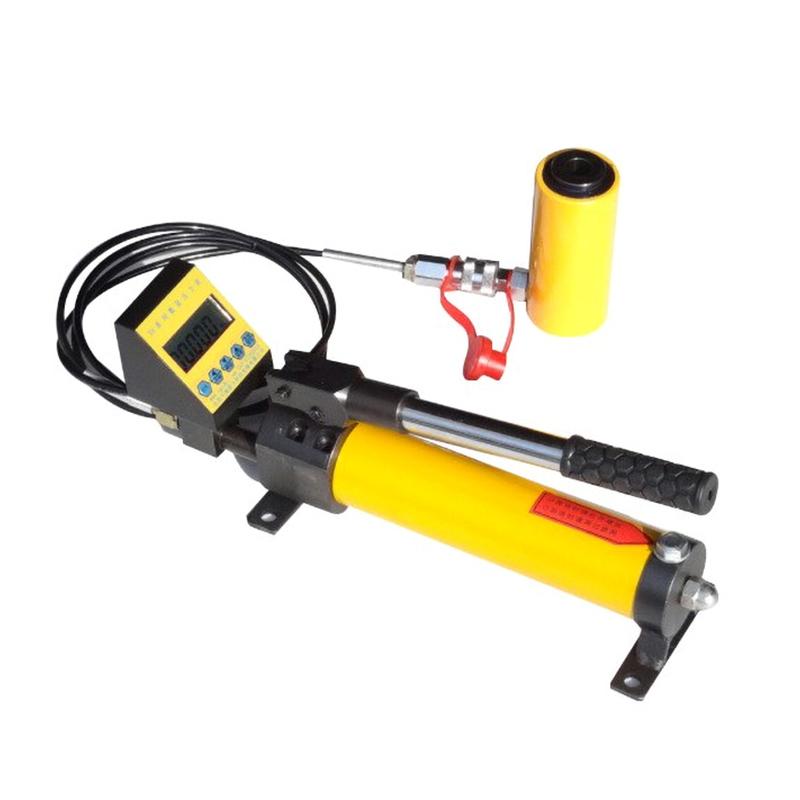

XH-1T/2T/3T型锚杆拉力计（拉拔仪）适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工支护工程质量检验所需仪器之一。该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成，泵体采用精密铸钢制造，使用寿命长，液压缸为中空自复位式，带有提把并可通过快速接头与高压胶管相接，数字压力表读数直观，可直读锚杆拉力值，结构紧凑、携带方便、体积小、重量轻。
产品特色
1. 适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力检测
2. 泵体采用精密铸钢制造，使用寿命长
3. 液压缸为中空自复位式，带有提把
4. 可通过快速接头与高压胶管相接
5. 数字压力表读数直观，可直读锚杆拉力值
6. 结构紧凑、携带方便、体积小、重量轻
7. 手动泵可作为通用小流量高压油的动力源
工作原理
锚杆拉力计的工作原理是：当千斤顶中心孔套住被测杆件后，选用合适的夹具夹住被测杆件露出中心孔的部分；在压力泵的液压力的作用下，油压通过油管传递至千斤顶缸体之后，活塞杆顶住专用夹头向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力值，即反应出被测杆件所受拉拔力的大小。若杆件为钢筋，既可测知钢筋所受锚固力的大小。
操作步骤
1. 千斤顶中心孔套住被测杆件
2. 选用合适的夹具夹住被测杆件露出中心孔的部分
3. 操作压力泵产生液压力
4. 观察压力表显示的受力值
5. 检测完成后，用人工以较小的力晃动、振动的方法卸下锚具
6. 卸下拉拔用千斤顶
