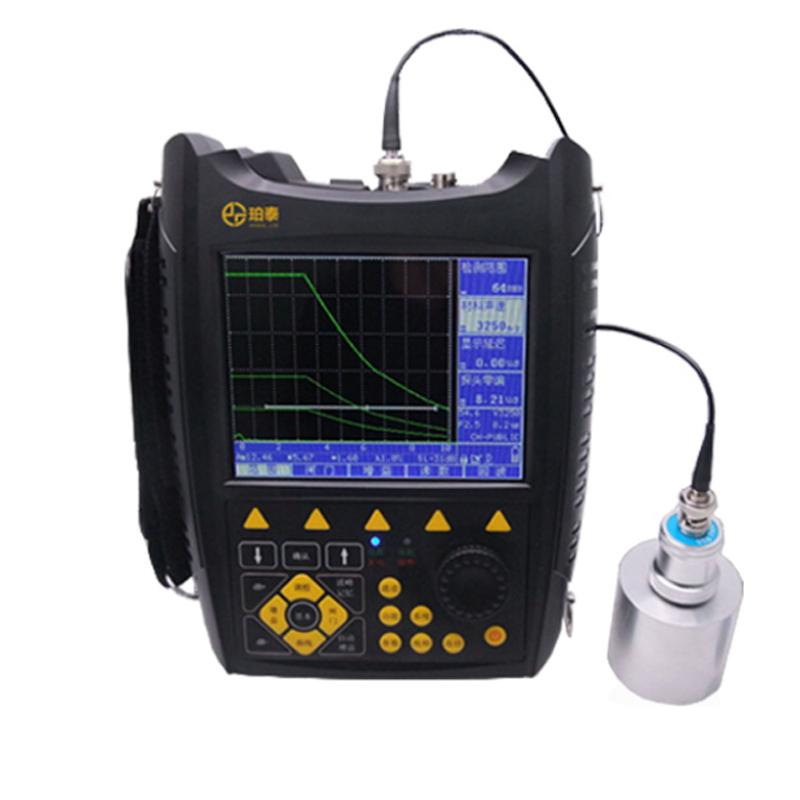

产品概述
VUT620低配版是一款真彩显示全数字式超声波探伤仪,能够快速、便捷、无损伤、准确地进行工件内部多种缺陷(如裂纹、夹杂、气孔等)的检测、定位、评估和诊断。该仪器适用于实验室及工程现场检测,广泛应用于特种设备检验、建设工程质量检测、机械制造、冶金、船舶、石油天然气装备制造等领域的缺陷检测与质量控制,以及航空航天、铁路交通、锅炉压力容器等在役设备的安全检查与寿命评估。
产品特色
1. 全中文菜单式操作,配备快捷键与数码飞梭旋钮,操作便捷。
2. 真彩色液晶显示屏,支持环境配色与亮度自由设定。
3. 采用可拆卸式电池供电,支持在线充电与工作边充电,电池更换方便,续航时间长,便于野外作业。
4. 支持多通道探伤,通道与波形可存储并随时调用。
5. 设有数据存储快捷键,便于快速另存、调用、回放与删除。
6. 具备读数自动捕捉功能,移动闸门时可自动套住下一回波。
7. 设有增益加减快捷键及自动增益功能,调整方便。
8. 支持自动校准各种探头参数。
9. DAC和AVG曲线制作无顺序限制,操作方便。
10. 支持尖脉冲和方波发射,脉冲幅度与宽度可调,阻抗匹配可选。
11. 支持单晶直探头、单晶斜探头、双晶直探头、透射四种工作方式。
12. 采用高速ADC实时采样,充分显示波形细节。
13. 支持全波、正半波、负半波、射频四种检波方式。
14. 具备双闸门读数,支持时间与声程闸门,自动捕捉回波。
15. 增益0-110dB多级步距可调,支持基本增益、扫查增益、表面补偿分别调节,并支持增益锁定与自动增益。
16. 提供闸门进波、闸门失波、曲线进波、曲线失波四种报警类型,支持蜂鸣器与闪光报警。
17. 支持大数字显示功能,可将关键参数(如声程、深度)放大显示。
18. 具备实时时钟记录功能,可跟踪记录并存储日期、时间。
19. 配备高速USB接口用于数据传输。
20. 具备省电功能,可设置无操作屏幕变暗及自动关闭时间。
工作原理
该仪器基于超声波探伤原理工作。仪器产生电脉冲激励探头(换能器)发射超声波进入被测工件。当超声波在工件内部传播遇到缺陷(如裂纹、气孔)或界面时,会发生反射、折射或散射。仪器接收由探头转换回的缺陷回波信号,经高速ADC采样和数字处理后,在真彩显示屏上显示波形。通过分析回波的位置、幅度等信息,可以判断缺陷的存在、位置、大小和性质,从而实现工件内部缺陷的无损检测与评估。
应用领域
机械制造业、钢铁冶金业、金属加工业、化工业、特种设备检验、建设工程质量检测、锅炉压力容器制造、工程机械制造业、钢结构制造、船舶制造、石油天然气装备制造、航空航天、铁路交通、在役安全检查与寿命评估
注意事项
* 操作环境温度应在-10℃至+50℃之间。
* 存储温度应在-30℃至+70℃之间。
* 环境相对湿度应不大于90%。
* 使用前请确保电池电量充足,并正确安装。
* 根据检测需求选择合适的探头、工作模式及参数设置。
* 注意仪器省电设置,以延长电池使用时间。
* 使用高速USB接口进行数据传输时,请确保连接稳定。
* 仪器为精密电子设备,请避免剧烈震动、撞击及接触腐蚀性物质。
