产品概述

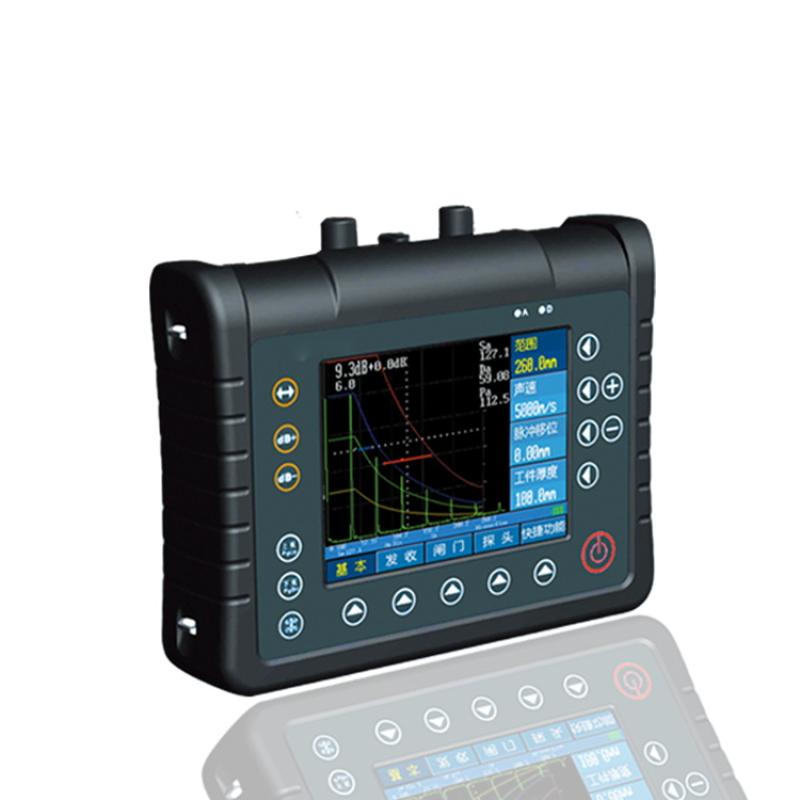

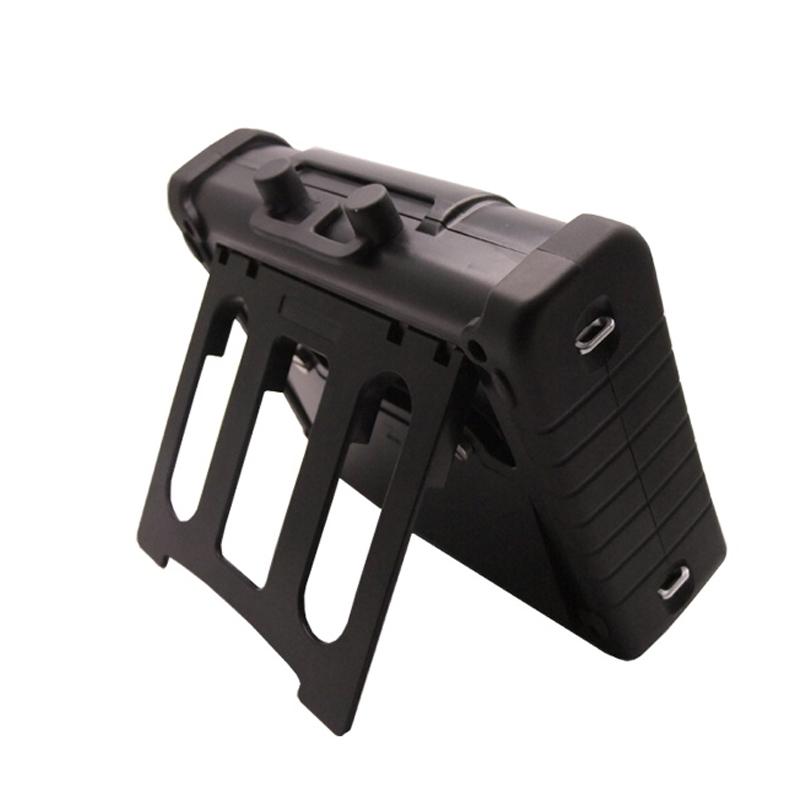

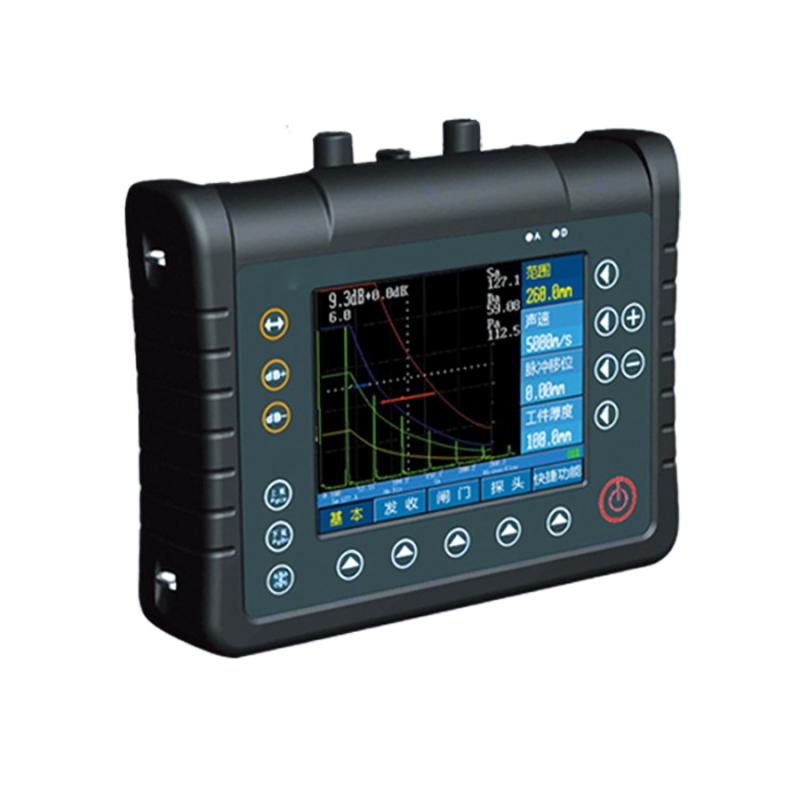

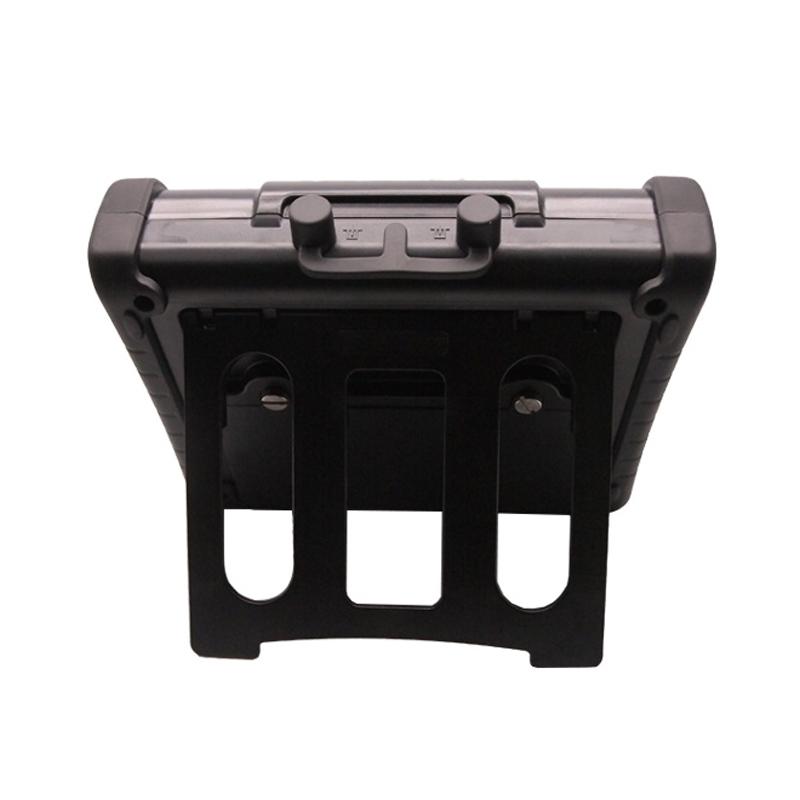

VUT-900A高精度智能型超声波探伤仪采用符合人体工学的轻便结实设计,操作便捷,能有效提高工作效率。该仪器依据EN12668-1标准设计,具备高性能、高稳定性、功能齐全、抗干扰能力强等特点,软件升级至VA0.20版本后操作更流畅。配备大容量原装进口锂电池,可持续工作8小时以上,尤其适合野外检测作业。
产品特色
1. DAC曲线生成、存储、调用功能:制作简单,可自主修正取样点及调整曲线间距。
2. AVG曲线生成、存储、调用功能:制作简便,可自动计算缺陷当量Φ值。
3. 具备射频显示功能,辅助缺陷定性分析。
4. 具备曲面修正、峰值记忆、包络功能。
5. 自动测试回波频谱功能。
6. 增益自动调节功能。
7. 焊缝检测图示功能,可存储于报告。
8. 智能化的设备校准程序,包括自动测量探头延时、角度及K值。
9. 30个快捷通道设置功能。
10. 报告自动生成功能,可直接打印或保存。
11. 连续存储回放功能,可记录动态波形。
12. 波形显示区域缩放功能。
13. 闸门区域放大功能。
工作原理
该超声波探伤仪通过发射高频声波脉冲进入被测材料,并接收由内部缺陷或边界反射的回波信号。仪器对回波进行分析处理,利用DAC、AVG等曲线功能评估缺陷的当量大小和位置,结合射频显示、频谱分析等功能辅助判断缺陷性质,最终生成包含详细数据和波形的检测报告。
应用领域
机械制造业、钢铁冶金业、金属加工业、化工业、航空航天、铁路交通、锅炉压力容器、陶瓷、塑料、玻璃、粘接件、碳纤维、硬质合金
操作步骤
1. 根据检测需求设置快捷通道或探伤参数。
2. 使用智能校准程序校准材料声速、探头延时、角度及K值。
3. 根据检测对象选择单晶、双晶或穿透工作模式。
4. 进行检测,可利用DAC/AVG曲线、增益自动调节等功能辅助评判。
5. 记录检测数据与波形,系统可自动生成探伤报告。
6. 存储报告或通过接口连接打印机打印。
注意事项
• 操作环境温度应在-20℃~+50℃之间,存储温度在-30℃~+70℃之间。
• 相对湿度应不大于90%。
• 避免在强烈振动、强烈磁场、腐蚀性介质及严重粉尘的环境中使用。
• 使用前请确保电池电量充足,以保障持续工作时间。
• 仪器防护等级为IP54,但仍需注意防摔防震,避免剧烈撞击。
• 调用或编辑DAC/AVG曲线时,请根据相应标准进行参数调整。
• 报告生成后建议及时保存或备份,以防数据丢失。
