产品概述

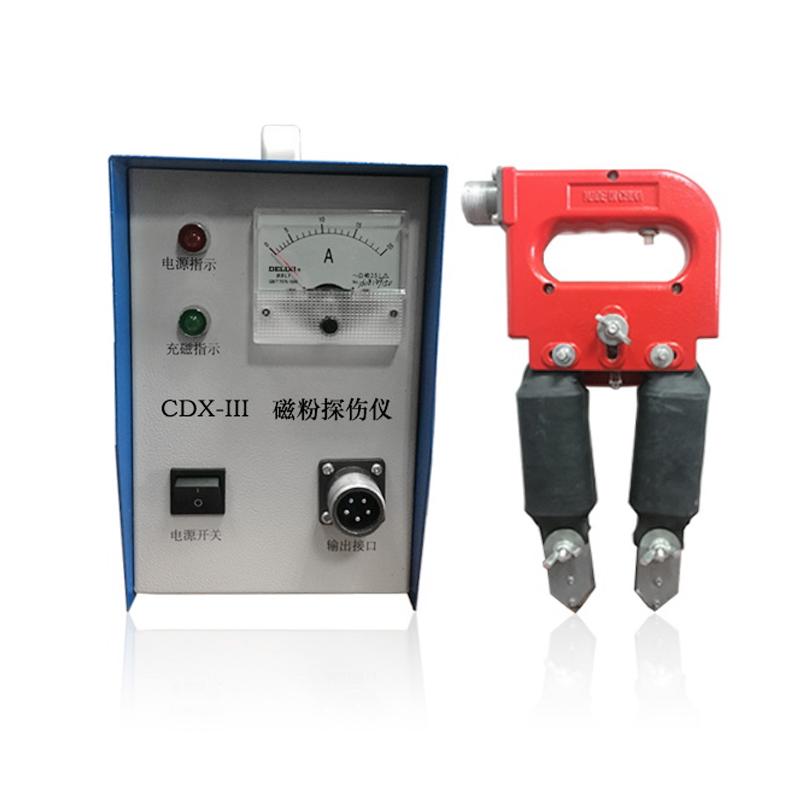

CDX-Ⅲ型便携式磁粉探伤仪是珀瑞克品牌推出的多用磁粉探伤设备，属于非接触式超小型检测仪器。该仪器采用可控硅作无触点开关，具有噪音小、寿命长、操作简单方便、适用性强、工作稳定等特点，集便携式与移动式机种的优点于一身，扩展了用途并简化了操作。它具备交流旋转磁场、磁轭等多种磁化方式，是一种简单可靠、轻便、实用而有效的多功能磁粉探伤仪器，尤其适用于不允许通电起弧的表面零件探伤。
产品特色
1. 依据漏磁场与磁粉的磁相互作用，能直观地显示出缺陷的形状、位置、大小和严重程度，可确定缺陷的性质。
2. 应用新型电源模式，提升了检测缺陷的深度和表面检测的灵敏度性能。
3. 可调磁轭间距，扩大了仪器实用性。
4. 具有通电亮灯功能，方便在光线不足的条件中使用。
5. 配备四种不同的可选磁探头装置（A、D、Ec、O型），增强了对不同形状工件测量的适应性和准确度。
6. 采用多种磁化方法，几乎不受零件大小和几何形状的限制，能检测到工件的各个部位。
7. 采用可控硅作为充磁开关，采用人体工程学设计，方便检测者在手握探头时可随时控制充磁开关。
8. 检查探伤速度快，工艺简单，费用低廉。
9. 可探测0.5-3毫米的工件表面下的缺陷，对于较大的气孔，直流磁化时的探测深度可达5毫米。
10. 具有极高的检测灵敏度，磁粉在缺陷上聚集而形成的磁痕具有放大作用，可检测的最小宽度可达0.1微米。
工作原理
该仪器依据漏磁场与磁粉的磁相互作用原理工作。当工件被磁化后，若表面或近表面存在缺陷，会在缺陷处形成漏磁场。此时施加磁粉，磁粉会被漏磁场吸附，从而在缺陷处聚集形成肉眼可见的磁痕，直观地显示出缺陷的形状、位置和大小。
应用领域
各种角焊缝、大型工件的内外角、曲面、平面工件、各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器、能放入线圈的工件的周向裂纹检测、工件疲劳痕检测、工件退磁
符合标准
可清晰显示（30/100）A型标准片上刻槽
操作步骤
1. 根据工件形状和检测需求，选择合适的探头（A型马蹄磁轭探头、D型电磁轭探头、Ec型旋转磁场探头或O型磁环式线圈）。
2. 连接探头与主机，接通电源（AC 220V±10% 50Hz）。
3. 将探头置于待检测工件表面，调整磁轭间距（如适用）以确保良好接触。
4. 手握探头，通过人体工程学设计的开关控制充磁过程。
5. 在磁化区域施加磁粉。
6. 观察工件表面，磁粉会在缺陷处聚集形成磁痕，从而识别缺陷。
7. 检测完成后，如需退磁，可使用O型磁环式线圈进行远离法退磁。
注意事项
* 仪器操作温度范围为-10~40℃，存储温度范围为-20~70℃，相对湿度应≤80%，请在规定环境条件下使用和存放。
* 使用前请确保电源电压符合AC 220V±10% 50Hz的要求。
* 根据不同的检测部位和工件几何形状，选择合适的探头类型以确保检测效果。
* 探头工作电压为AC 36V×2或DC 8V，请注意安全操作。
* 仪器标配A型马蹄磁轭探头，提升力≥17kg，扫描范围100mm，请注意其适用范围。
* 检测时，确保探头与工件表面接触良好，以获得准确的磁化效果。
* 仪器主机重量8.5kg，探头重量3.3kg，移动和操作时请注意安全。
* 本仪器尤其适用于不允许通电起弧的表面零件探伤，请注意应用场景的限制。
