产品概述

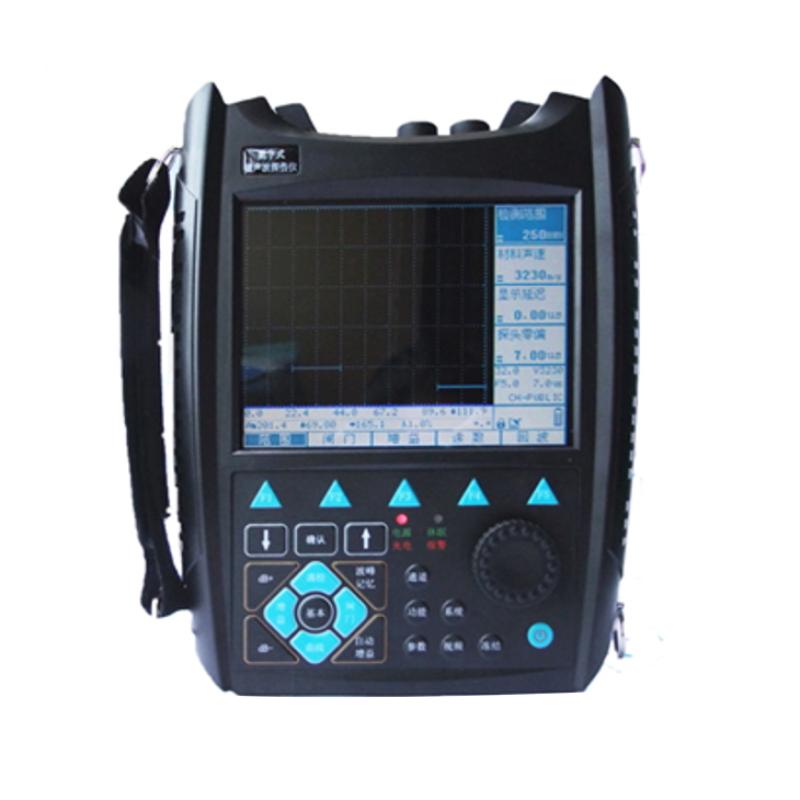

VUT-800A是珀瑞克品牌的一款真彩显示全数字式超声波探伤仪。该仪器能够快速、便捷、无损伤、准确地检测、定位、评估和诊断工件内部的多种缺陷,如裂纹、夹杂和气孔等。它既适用于实验室环境,也适用于工程现场检测。
产品特色
1. 全中文操作键膜与显示,主从式菜单,设计有快捷按键和数码飞梭旋轮,操作便捷。
2. 全数字真彩色液晶显示器(TFT),可自定义背景色、波形颜色及亮度。

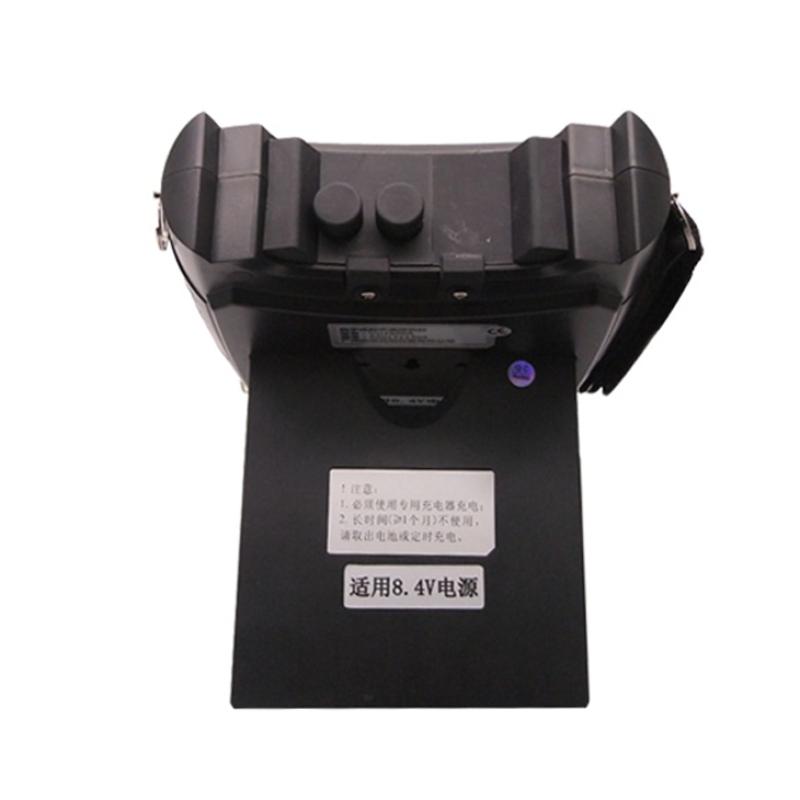

3. 高性能可拆卸锂电池模块,支持脱机充电,连续工作时间可达八小时以上。
4. 仪器轻小便携,单手可持,经久耐用。
5. 采用10位AD转换器,160MHz硬件实时采样,波形高度保真。
6. 检波方式多样,包括正半波、负半波、全波、射频检波。
7. 滤波频带(0.25~20)MHz可根据探头频率全自动匹配。
8. 增益调节灵活,总增益量110dB,设有0、0.1dB、1dB、2dB、6dB步进值,并具备全自动增益调节及扫查增益功能。
9. 具备波峰记忆、Φ值计算、缺陷定位、定量、定性等探伤功能。
10. DAC/AVG曲线可自动生成,取样点不受限制,并可进行补偿与修正,曲线能随增益、声程、延时自动调整。
11. 发射脉冲幅度(低、中、高)和宽度可调,探头阻尼可选,适应不同探头和工作要求。
12. 闸门报警功能灵活,B闸门可设置进波或失波报警,支持蜂鸣声和LED灯报警。
13. 可存储500组探伤参数通道和1000幅探伤回波信号及参数,支持通过USB2.0接口传输数据。
14. 内置实时时钟,可跟踪记录探伤日期和时间。
工作原理
VUT-800A超声波探伤仪基于超声波脉冲反射原理工作。仪器产生高频电脉冲,通过探头激发超声波并传入被测工件。当超声波在工件内部传播遇到缺陷或界面时,会发生反射。仪器接收这些反射回波,经过高速AD转换和信号处理后,将波形显示在屏幕上。通过分析回波的位置、幅度和形状等信息,实现对缺陷的检测、定位、评估和诊断。
应用领域
特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造、航空航天、铁路交通、锅炉压力容器在役安全检查与寿命评估
