产品概述

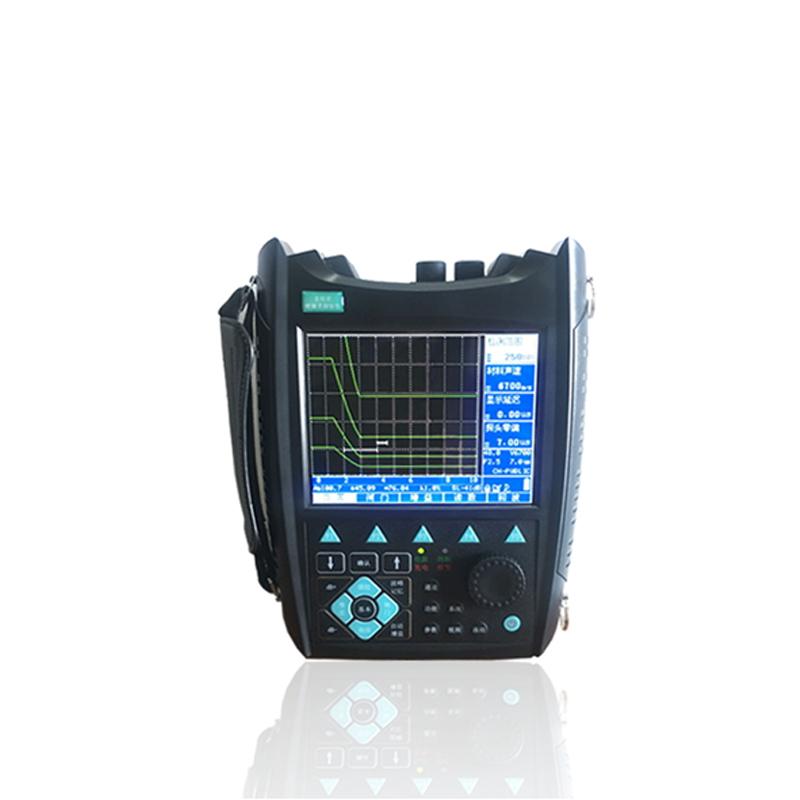

珀瑞克BBD02A超声波探伤仪是一款专为电力行业设计的无损检测设备，能够快速、准确、无损伤地对瓷瓶、瓷柱、瓷套、绝缘子等工件内部的裂纹、夹杂、气孔等多种缺陷进行检测、定位、评估和诊断。仪器可靠性高、稳定性好，内置专用探伤软件并增强发射强度，提高了探伤准确率，并配备了高精度专用探头，更适合支柱瓷绝缘子探伤。
产品特色
1. 全中文操作键膜与显示，主从式菜单，设计有快捷按键和数码飞梭旋轮，操作便捷。
2. 采用全数字真彩色液晶显示器(TFT)，分辨率640*480，可自定义背景色、波形颜色及亮度。
3. 高性能安保电池模块便于拆装，可脱机独立充电，大容量锂离子电池支持连续工作10小时以上。
4. 仪器轻小便携，单手即可把持，经久耐用。
5. 采用10位AD转换器，硬件实时采样速度达160MHz，波形高度保真。
6. 增益总增益量180dB，设有多种步进值，具备全自动增益调节及扫查增益功能。
7. 脉冲幅度、宽度、探头阻尼可调，适用探头范围广，工作方式多样。
8. 具备波峰记忆、Φ值计算、缺陷定位定量定性、DAC/AVG曲线、裂纹测高、门内展宽、动态记录、波形冻结等丰富的探伤功能。
9. 闸门报警功能支持蜂鸣声和LED灯报警，适应吵噪环境。
10. 可存储100组探伤参数通道和50000幅探伤回波信号及参数，支持USB接口传输。
工作原理
该仪器基于超声波探伤原理工作。通过探头发射超声波脉冲进入被测工件（如瓷绝缘子），当声波遇到内部缺陷（如裂纹、气孔）或工件边界时会发生反射。仪器接收并处理这些回波信号，通过分析回波的位置、幅度和波形特征，实现对缺陷的检测、定位、评估和诊断。仪器针对支柱瓷绝缘子的特点，特别采用了爬波检测法、小角度纵波检测法和双晶横波检测法等专用技术。
应用领域
电力行业的瓷瓶、瓷柱、瓷套、绝缘子、电厂压力容器、管道、主设备箱体、母排、发电机轴承、线夹等电力设备的无损探伤检测
操作步骤
1. 根据检测对象和需求，选择合适的探头（如爬波探头、小角度纵波探头、双晶横波探头等）并连接仪器。
2. 开机，根据环境设置液晶亮度及波形显示颜色。
3. 进入相应探伤通道，设置或调用预存的探伤参数（如工件厚度、声速、探头角度等）。
4. 在待检工件表面涂抹耦合剂，将探头置于检测区域。
5. 移动探头进行扫查，观察仪器屏幕上的波形显示和闸门报警指示。
6. 发现可疑缺陷回波时，可使用波峰记忆、门内展宽、裂纹测高等功能进行详细分析。
7. 对检测结果进行存储，必要时可通过USB接口导出数据或连接打印机出具报告。
注意事项
• 使用前请确保仪器电量充足，或连接外部电源。
• 探头与工件表面需使用合适的耦合剂以确保声波有效传输。
• 根据被检工件的材质、厚度和预期缺陷类型，正确选择探头类型、频率及仪器的发射参数（如脉冲幅度、宽度）。
• 在设置闸门报警时，需合理调整门位、门宽和门高，以避免误报或漏报。
• 仪器存储空间有限，请注意定期管理存储的波形和数据。
• 仪器应在规定的环境温度（-10~50℃）和湿度（10~98%RH）范围内使用。
• 避免仪器受到强烈撞击或震动。
• 电池模块的拆装和充电请按照说明进行。
• 对于检测结果的判定，需结合仪器显示与人工经验进行综合分析。
