产品概述

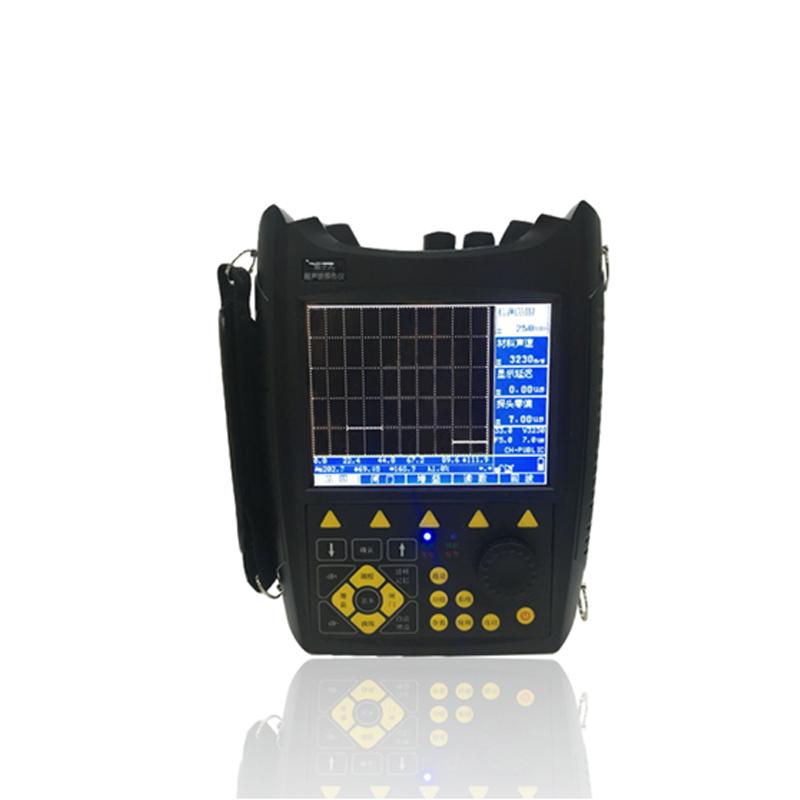

VUT620A是一款真彩显示全数字式超声波探伤仪,能够快速便捷、无损伤、准确地进行工件内部多种缺陷(如裂纹、夹杂、气孔等)的检测、定位、评估和诊断。该仪器适用于实验室和工程现场检测,广泛应用于特种设备检验、建设工程质量检测、制造业及在役设备安全检查与寿命评估等领域。
产品特色
1. 全中文菜单式操作,配备快捷键与数码飞梭旋钮,操作便捷。
2. 真彩色液晶显示屏,支持环境配色方案与亮度自由设定。
3. 采用可拆卸式锂电池供电,支持在线充电与工作边充电,电池更换方便,续航时间长,便于野外作业。
4. 支持多通道探伤,通道与波形可存储并随时调用。
5. 设有存储快捷键,可快速进行数据的另存、调用、回放与删除。
6. 具备读数自动捕捉功能,移动闸门时可自动套住下一回波。
7. 增益调整便捷,设有增益加减快捷键及自动增益功能。
8. 支持自动校准各种探头参数。
9. DAC和AVG曲线制作无顺序限制,操作方便。
10. 发射脉冲支持尖脉冲和方波,脉冲幅度与宽度可调,阻抗匹配可选。
11. 支持四种工作方式:单晶直探头、单晶斜探头、双晶直探头、透射。
12. 采用高速ADC实时采样,充分显示波形细节。
13. 检波方式多样,包括全波、正半波、负半波、射频。
14. 支持双闸门读数(时间闸门与声程闸门),具备自动捕捉回波功能。
15. 增益调节范围0-110dB,支持基本增益、扫查增益、表面补偿分别调节,并支持增益锁定与自动增益。
16. 提供闸门进波、闸门失波、曲线进波、曲线失波四种报警类型,支持蜂鸣器与闪光报警。
17. 支持大数字显示,可将关键参数(如声程、深度)放大显示。
18. 具备实时时钟记录功能,可跟踪记录并存储日期、时间。
19. 配备高速USB通讯接口。
20. 具备省电功能,可设置无操作屏幕变暗及自动关闭时间。
工作原理
VUT620A超声波探伤仪通过探头向工件内部发射超声波脉冲。当超声波在工件中传播遇到缺陷(如裂纹、气孔)或界面时,会发生反射。仪器接收这些反射回波,经过高速ADC采样和数字信号处理后,将波形显示在真彩液晶屏上。通过分析回波的位置、幅度等信息,可以定位、评估和诊断工件内部的缺陷。
应用领域
特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造、航空航天、铁路交通、在役安全检查与寿命评估、机械制造业、金属加工业、化工业
操作步骤
1. 开机并检查电池电量或连接电源。
2. 根据检测需求选择探头类型(单晶直探头、单晶斜探头、双晶直探头或透射)并连接。
3. 使用自动校准功能或手动设置探头参数(如零偏、声速)。
4. 设置扫描范围、增益等基本参数,可选择使用DAC或AVG曲线。
5. 将探头耦合到工件表面,开始扫查。
6. 观察屏幕波形,利用闸门自动或手动捕捉缺陷回波进行定位和评估。
7. 使用存储快捷键保存当前通道、波形或数据。
8. 检测完成后,可通过USB接口导出数据,或调用存储数据进行回放分析。
注意事项
• 操作环境温度应在-10℃至+50℃之间,存储温度在-30℃至+70℃之间,相对湿度不超过90%。
• 确保探头与工件表面耦合良好,以获得清晰的回波信号。
• 根据检测对象和探头类型,正确设置发射脉冲(尖脉冲/方波)、脉冲宽度及阻抗匹配。
• 合理设置增益,避免信号饱和或灵敏度不足,可利用自动增益功能辅助。
• 注意仪器的省电设置,在长时间无操作时可自动降低亮度或关闭屏幕以节约电量。
• 仪器内置锂电池,请按照说明进行充电或更换,避免在极端温度下使用或存放。
• 存储数据时注意管理通道和波形文件,避免重要数据被覆盖。
• 进行在役安全检查时,需遵循相关领域的安全规范和评估标准。
