产品概述

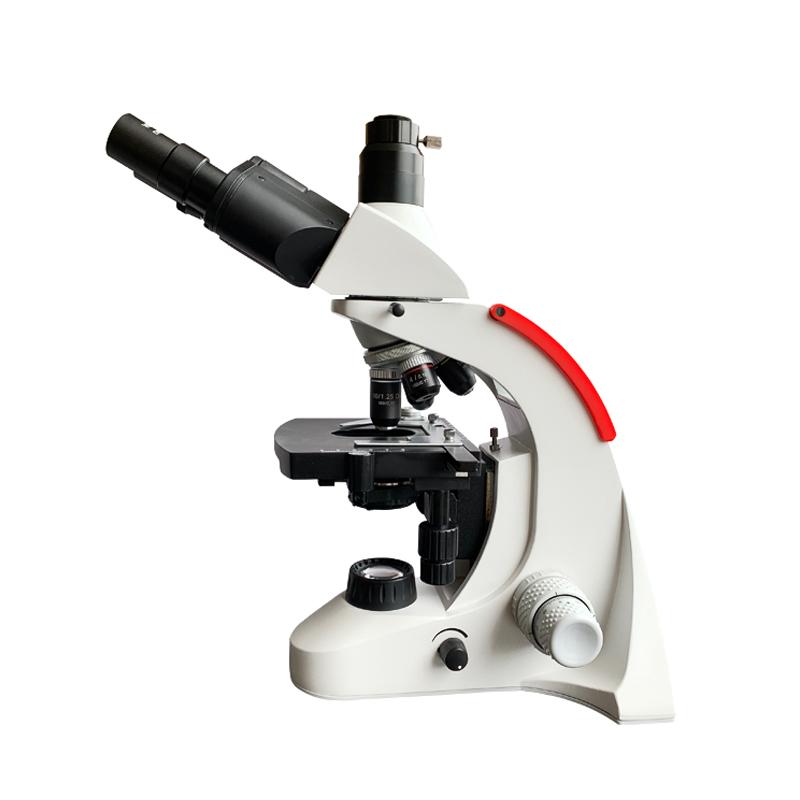

TL2650B生物显微镜是缔伦光学品牌的一款高性能光学仪器,配置平场消色差物镜和大视野目镜,具有外形美观、成像清晰、视野广阔、操作方便等特点。可广泛应用于生物学、工业、农业等领域,是教学、科研等单位的理想仪器。
产品特色
1. 光学系统采用平场校正光学系统,整机防霉设计和大视野目镜,成像清晰、视野广阔
2. 观察头装置可360度定位旋转,30°倾斜铰链式双目镜观察,瞳距调节范围55-75mm
3. 目镜配置高眼点设计、带可折叠橡胶护眼罩的WF10X/18mm,目镜放大率准确度不超过±2%
4. 物镜采用宽带镀膜EF-N195纯铜制平场消色差物镜,物镜放大率准确度不超过±5%
5. 转换器采用四孔定位内倾式设计,定位稳定性≤0.006mm
6. 载物台为三角导轨XY复合式机械移动载物台,防腐耐磨,行程75×50mm
7. 调焦机构粗微调同轴,带有手轮松紧调节装置及限位定位装置
8. 聚光镜采用N.A.1.25阿贝聚光镜,调焦限位设计齿轮齿条结构
9. 照明系统采用3W LED冷光源,亮度可调,超长寿命
10. 背板设计有便携提手,方便搬移
工作原理
TL2650B生物显微镜通过光学系统实现样本放大观察。光线从LED冷光源发出,经聚光镜系统聚焦后照射样本,样本图像通过物镜放大后进入目镜系统,最终形成清晰的放大图像供观察。采用平场消色差物镜可有效减少像差和色差,确保成像质量。
操作步骤
1. 接通电源,打开LED照明系统
2. 调节瞳距至适合位置(55-75mm范围)
3. 放置样本于载物台上
4. 通过粗调焦旋钮初步对焦
5. 使用微调焦机构进行细准调焦
6. 根据需要旋转转换器选择合适的物镜倍数
7. 调节聚光镜高度获得最佳照明效果
8. 通过目镜观察样本图像
注意事项
• 更换切片时无需升降载物台,避免损伤物镜
• 集光镜座不能轻易取下,防止光路中心改变影响观察效果
• 使用过程中注意保护物镜,避免碰撞
• 定期清洁光学部件,保持成像清晰
• 搬运时使用背板提手,确保安全
