产品概述

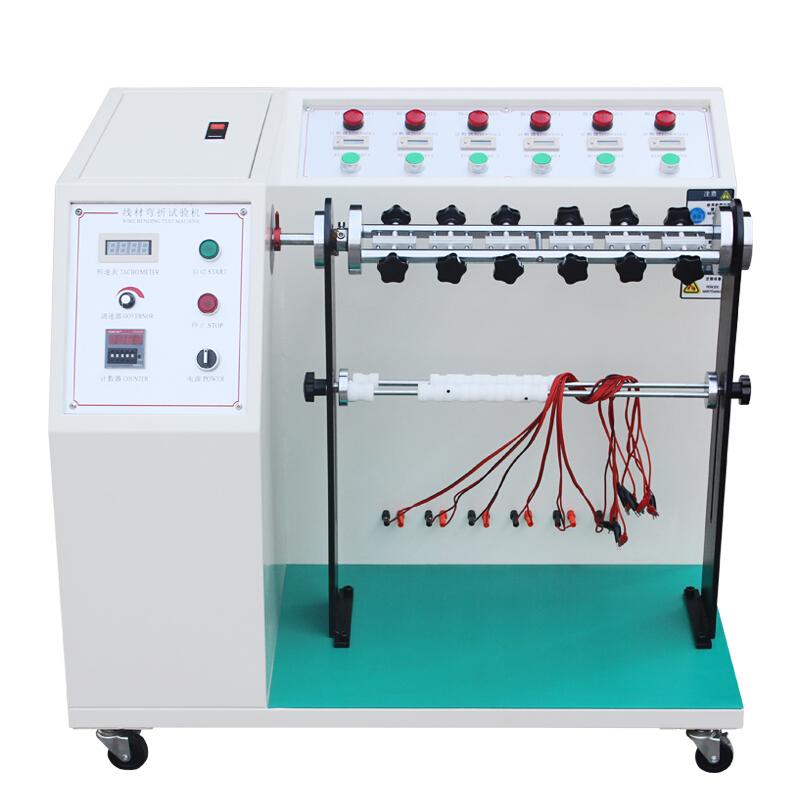

AISRY ASR-5625线材摇摆试验机是专门用于测试插头引出线及线缆耐折强度的设备。试验方法是将试料固定在夹具上并施加一定荷重,通过夹具左右摇摆,经一定次数后检查断线率或至无法通电时的总计摆动次数,本机可自动计数并在断线无法通电时自动停止工作,适用于生产厂家和质检部门对电源线、DC线进行弯曲试验。
产品特色
1. 配备6组夹具,可同时进行多组测试。
2. 摆动角度可在45°、60°、90°、180°之间调节。
3. 摆动速度10-60c.p.m.可调,采用光电传感器采集信号并通过数字显示表直接读取,调节无极调速器即可。
4. 配备6个自动计数器,可分别对每组测试进行计数。
5. 可施加多种荷重:50g、100g、200g、300g、500g。
6. 具备自动停止功能,当试料弯折至断线无法通电时自动停止工作。
工作原理
本机通过将试料固定在夹具上并施加指定荷重,驱动夹具进行左右摇摆运动。在摇摆过程中,设备自动记录摆动次数。当试料因弯折而断线导致无法通电时,设备能自动检测并停止工作,从而测试线材的耐折强度与寿命。
应用领域
电源线生产厂家、DC线生产厂家、产品质量检测部门
操作步骤
1. 将试料固定在相应的夹具上。
2. 根据测试要求,为试料加上指定的荷重(50g、100g、200g、300g或500g)。
3. 调节设备至所需的摆动角度(45°、60°、90°或180°)。
4. 通过无极调速器调节并设定所需的摆动速度(10-60c.p.m.)。
5. 启动设备开始测试,自动计数器开始分别记录各组的摆动次数。
6. 测试达到设定次数后停机检查断线率,或等待设备在试料断线无法通电时自动停止,然后查看总计摆动次数。
注意事项
• 设备电源电压为220V,3A,请确保供电匹配。
• 操作前请确认试料已牢固固定在夹具上,荷重已正确施加。
• 调节摆动角度和速度时,需在设备静止状态下进行。
• 测试过程中,请注意观察设备运行状态及计数器显示。
• 设备重量为80kg,搬运与安装时需注意安全。
• 请勿在设备运行时进行装卸试料或调整参数等操作。
• 定期维护设备,确保光电传感器等部件清洁、功能正常。
