产品概述

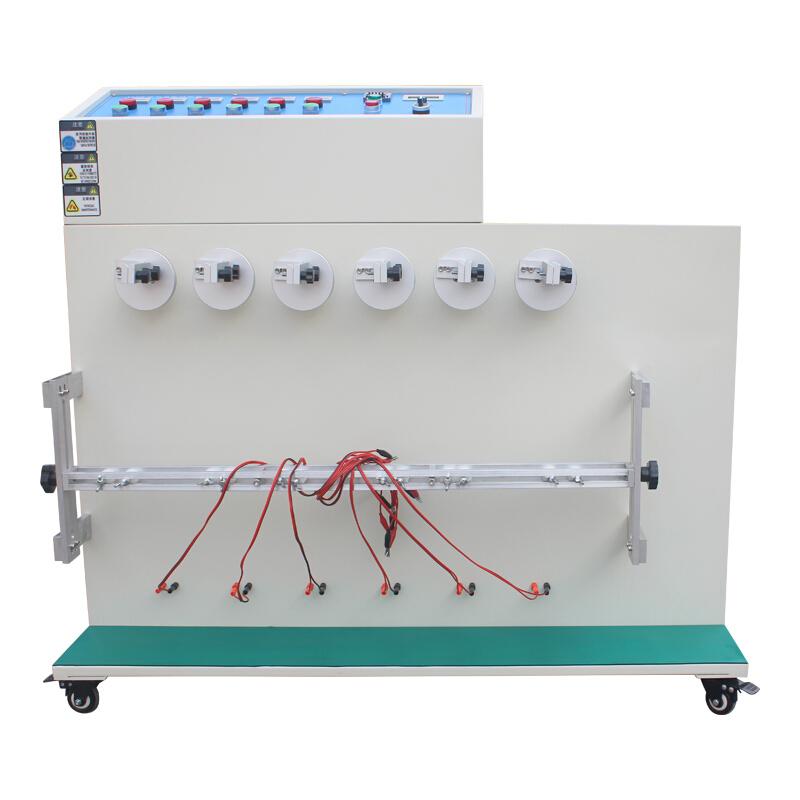

AISRY ASR-5025B 360度线材摇摆试验机是一款用于测试电线电缆耐挠曲性能的设备。其试验方法是取约5米长的试件，中段挠于规定直径的两个圆轮上，两端施加荷重并接通电流，然后以0.33米/秒的速度、1米的行程移动圆轮，使试件往复弯曲拉伸，当断线或达到设定次数时会自动停机，以便取下试件评定其耐挠曲性质。
产品特色
1. 试验工位：六个，可同时工作。
2. 试验角度：0-±180°，通过刻度表盘加指示针指示，手动可调。
3. 弯曲角度显示及调节：由指示针指示刻度表盘，通过手动调节偏心轴实现。
4. 试验速度：5-60次/分，采用旋钮调速，LCD显示。
5. 弯曲次数总计数器：0-999999次，可预置，达到设定次数自动停止。
6. 弯曲导通计数器：0-999999次，导通分别自动计数，其中一组断开则自动停止计数。
7. 带钩砝码：配备50g、100g、200g、300g、500g砝码各六个。
8. 手梢试验夹具：六组防滑、不易损坏试料的特制夹具。
9. 试验固定杆：可上下调整，用于固定产品下端，使试验更符合标准。
工作原理
本机通过将线缆试件中段挠于两个规定直径的圆轮上，两端施加规定荷重并接通电流。然后驱动圆轮以0.33米/秒的速度、1米的行程进行往复移动，从而使试件在受力状态下进行连续的弯曲拉伸运动。通过监测试件的导通状态和弯曲次数，来评估其耐挠曲性能，当试件断线或达到预设弯曲次数时，设备自动停机。
符合标准
ICE60227-1、VDE0472、GB/T5023.2-1997
操作步骤
1. 取约5米长的试件。
2. 将试件中段挠于规定直径的两个圆轮上。
3. 在试件两端施加规定的荷重（砝码）。
4. 接通试件的电流。
5. 根据需要在计数器上预置试验次数。
6. 设置并启动试验，圆轮开始以设定速度（如0.33米/秒）和行程（1米）往复移动。
7. 设备运行，试件进行往复弯曲拉伸。
8. 当试件断线或达到预设弯曲次数时，设备自动停机。
9. 取下试件，评定其耐挠曲性质。
注意事项
* 请确保设备工作电源为AC220V, 50HZ。
* 使用前请检查各砝码、夹具及运动部件是否完好、安装牢固。
* 调节试验角度和速度时，请参照刻度表盘和LCD显示，并确保在设备静止状态下进行手动调节。
* 安装试件时，应使用特制防滑夹具，并调整试验固定杆至合适高度，以固定产品下端。
* 试验过程中，请注意观察导通计数器的状态，若一组断开，该工位将停止计数。
* 达到预设次数或试件断开自动停机后，再进行试件的取放和评定操作。
* 请勿在设备运行时进行任何调节或接触运动部件。
* 设备外形尺寸为120*600*800mm，重量为100kg，搬运和放置时需注意安全。
