产品概述

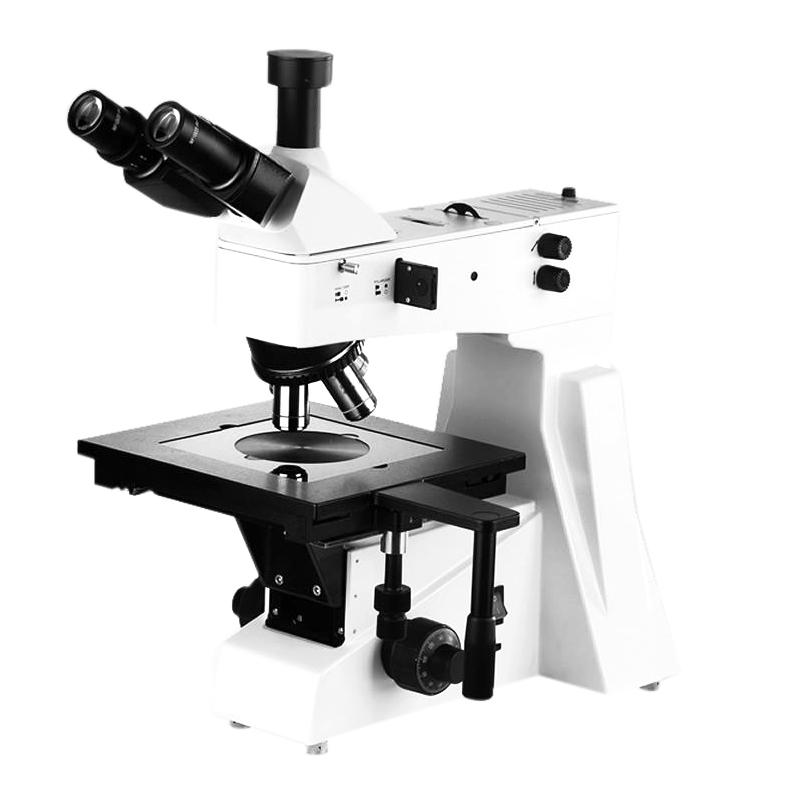

缔伦光学XTL-302明场正置金相显微镜适用于对不透明物体的显微观察,采用优良的无限远光学系统与模块化功能设计理念,可方便升级系统实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体充分体现防振要求,符合人机工程学设计使操作更方便舒适,适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。
产品特色
1. 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰
2. 配置大移动范围载物台,移动范围达204mm×204mm
3. 粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值0.8μm
4. 6V 30W卤素灯,亮度可调
5. 三目镜筒可自由切换正常观察/偏光观察、明视场/暗视场观察,可进行100%透光摄影
工作原理
该显微镜采用无限远光学系统,通过落射照明系统提供照明,光线经物镜照射到不透明样品表面,反射光通过物镜进入光学系统成像。三目镜筒设计允许观察者通过目镜直接观察样品,同时可通过摄影接口进行图像记录,模块化设计支持功能扩展。
操作步骤
1. 打开电源,调节卤素灯亮度
2. 将样品放置在载物台上
3. 使用粗微动同轴调焦机构进行调焦
4. 通过转换器选择合适的物镜
5. 通过三目镜筒选择观察模式(正常观察/偏光观察、明视场/暗视场观察)
6. 调节视场光栏和孔径光栏以获得最佳观察效果
7. 如需摄影,切换至摄影模式进行图像记录
注意事项
• 使用前请确保电源连接正确
• 调焦时先使用粗调,再使用微调
• 更换物镜时注意避免碰撞
• 保持光学元件清洁,避免划伤
• 使用后及时关闭电源
• 定期维护保养仪器
