产品概述

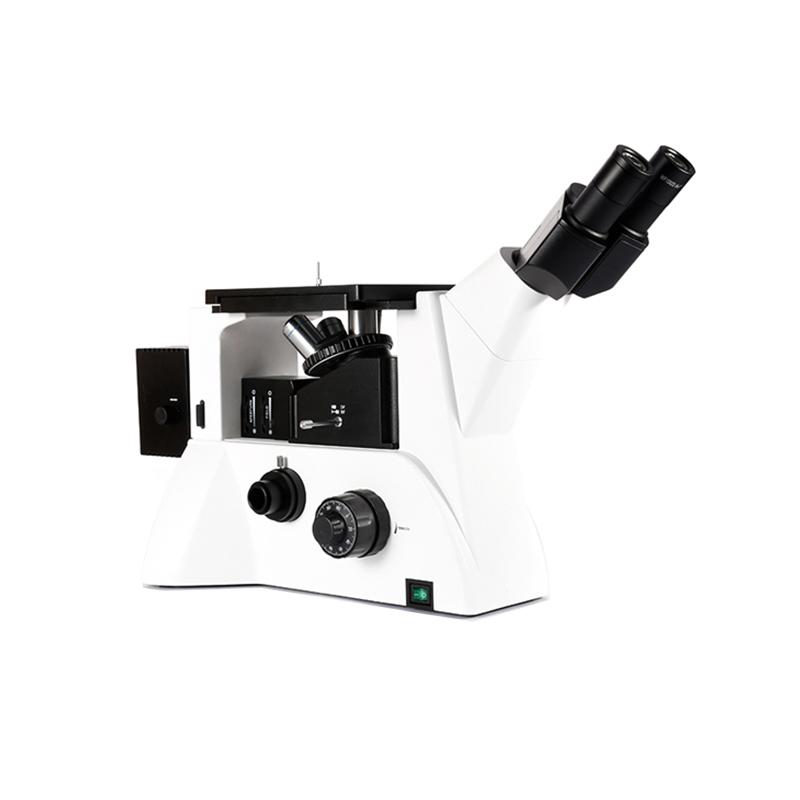

FCM5000W电脑型金相显微镜是一款三目倒置式金相显微镜，采用优良的无限远光学系统与模块化设计，可升级实现偏光、暗场观察等功能。其高刚性主体符合防振要求，人机工程学设计使操作舒适，适用于金属学、矿物学、精密工程学等领域，用于金相组织及表面形态的显微观察。
产品特色
1. 铰链式双目观察筒，45°倾斜，瞳距可调，配备平场广角目镜，观察舒适。
2. 机械移动载物台内置可旋转圆形载物台板，带异形观察窗口，满足不同试样及偏光观察需求。
3. 采用柯拉照明方式，孔径光阑与视场光阑可通过拨盘顺畅调节。
4. 起偏器可360°调整偏振角，便于观察不同偏振状态下的图像。
5. 粗微动同轴调焦系统带锁紧装置，微动格值为2μm。
6. 照明系统采用6V30W卤素灯，亮度可调，并配备磨砂玻璃及黄、绿、蓝滤色片。
工作原理
该显微镜基于无限远色差校正光学系统，光线通过物镜后形成平行光束，经镜筒透镜后成像。通过调节照明系统的孔径光阑和视场光阑控制照明质量，利用机械载物台移动和调焦系统对焦，观察金相样本的表面形态和组织结构。偏光装置可用于分析材料的偏振特性。
操作步骤
1. 放置试样于载物台，根据试样规格选择合适的观察窗口。
2. 调节瞳距和目镜，确保双眼观察舒适。
3. 打开照明系统，调节亮度至适宜。
4. 使用粗微动同轴调焦旋钮对样本进行初步对焦，然后使用微动调焦进行精细对焦。
5. 旋转物镜转换器选择所需放大倍率的物镜。
6. 如需偏光观察，可旋转载物台板并调整起偏器角度。
7. 通过调节孔径光阑和视场光阑优化图像质量。
8. 连接电脑和摄像装置，使用金相分析软件进行图像采集与分析。
注意事项
• 操作时避免长时间低头，利用45°倾斜观察筒减轻颈肩疲劳。
• 调焦时先使用粗调，接近焦点时再使用微调，避免损坏物镜或样本。
• 更换物镜或调节载物台时动作应轻柔，防止碰撞。
• 使用卤素灯照明后，等待灯体冷却再进行处理或移动。
• 保持光学部件清洁，避免用手直接触摸镜头。
• 进行偏光观察时，确保起偏器和检偏器调整到位以获得清晰图像。
• 仪器不使用时，应锁紧调焦装置，并盖上防尘罩。
