产品概述

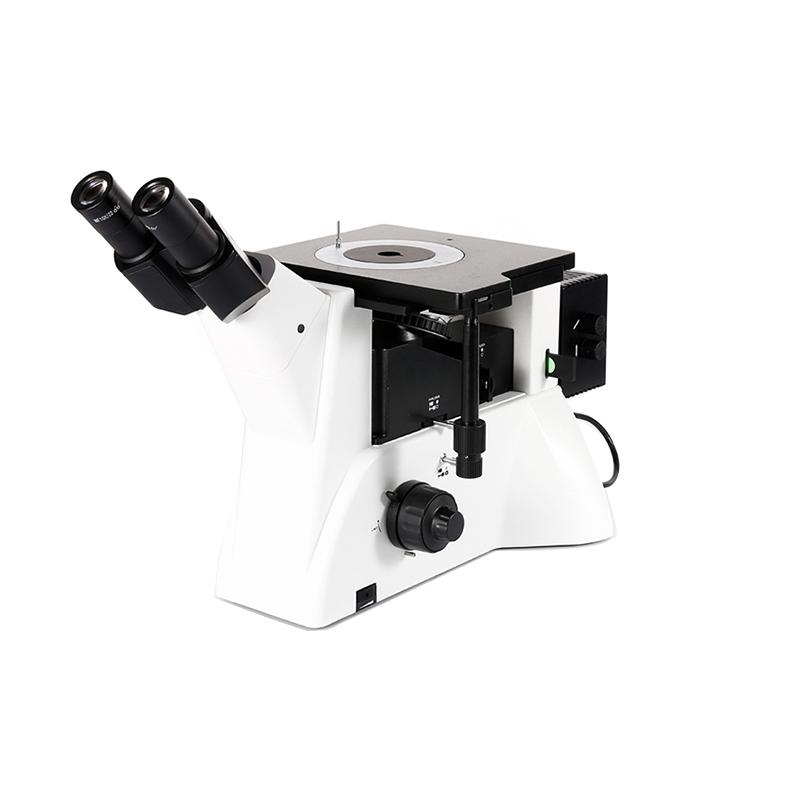

FCM5100W电脑型金相显微镜是一款三目倒置式金相显微镜，采用优良的无限远光学系统与模块化功能设计，便于升级以实现偏光、暗场等观察功能。其紧凑稳定的高刚性主体符合防振要求，人机工程学设计使操作舒适方便。该仪器适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想工具。
产品特色
1. 采用铰链式双目观察筒，45°倾斜设计，有效缓解操作者颈肩疲劳。
2. 配备平场广角目镜，市场数可达φ22mm，观察视野广阔舒适，可适配橡胶眼罩。
3. 机械移动载物台内置可旋转圆形载物台板，设有异形观察窗口，适合不同规格试样，并满足偏光观察需求。
4. 照明系统采用柯拉照明方式，孔径光阑与视场光阑可通过拨盘顺畅调节。
5. 起偏器可360°调整偏振角，便于观察不同偏振状态下的显微图像。
6. 采用粗微动同轴调焦系统，带锁紧装置，微动格值为2μm。
7. 配置五孔转换器，便于物镜切换。
工作原理
FCM5100W金相显微镜基于无限远色差校正光学系统进行成像。光源发出的光线通过柯拉照明系统，经孔径光阑和视场光阑调节后，照射到金属试样表面。反射光通过无限远物镜形成平行光束，经镜筒透镜后成像，最终通过目镜或摄像装置供观察与分析。其偏光装置可用于观察材料在偏振光下的各向异性特征。
操作步骤
1. 打开电源，调节照明亮度。
2. 将制备好的金相试样置于载物台上。
3. 通过旋转转换器选择低倍物镜（如5X）。
4. 转动粗微动调焦手轮，初步找到像面。
5. 使用微调焦手轮进行精细调焦，直至图像清晰。
6. 如需观察不同区域，可移动机械载物台。
7. 如需更高放大倍数，可切换更高倍物镜并重新调焦。
8. 进行偏光观察时，可旋转起偏器和圆形载物台板。
9. 通过三目镜筒连接摄像装置，使用金相分析软件进行图像采集与分析。
注意事项
• 操作时请轻拿轻放，避免剧烈震动。
• 切换物镜时，注意避免物镜与试样碰撞。
• 调节照明亮度时，请勿将亮度突然调至最高，以延长灯泡寿命。
• 使用完毕后，请关闭电源，并盖上防尘罩。
• 清洁光学部件时，请使用专用的镜头纸和清洁剂，避免划伤镜片。
• 仪器应放置在干燥、清洁的环境中。
