产品概述

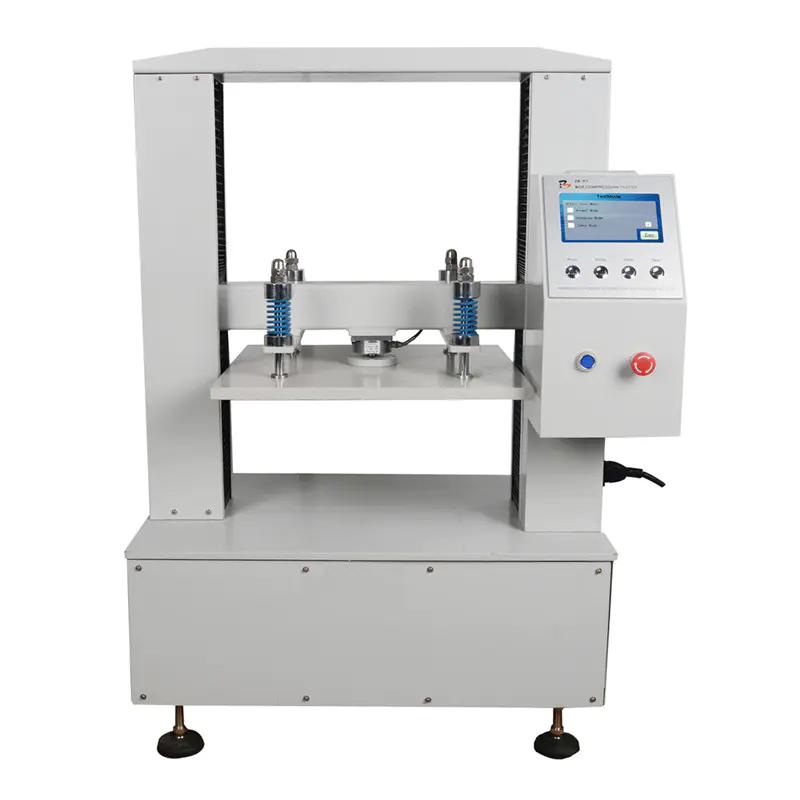

ZB-KY20纸箱抗压试验机是用于瓦楞纸箱及类似包装容器进行抗压强度与堆码强度试验的大型专用设备。该机采用机电一体化结构，由施力系统和测控系统组成，施力系统包括交流伺服电机、机械减速系统、高精度丝杆和施力压板，测控系统则集成了高精度传感器和主流ARM芯片，具备强大的数据处理能力。仪器采用彩色触摸宽屏作为人机界面，菜单式操作，性能稳定可靠，测量精度高，测试功能强大且操作简单快捷。
产品特色
1. 强度试验：可测试纸箱等箱体的最大抗压力。
2. 定量试验：可按预置数据检测箱体是否达到预置抗压或变形要求。
3. 堆码试验：可按国家标准进行12小时、24小时等不同条件的堆码试验。
4. 精密机械设计：采用精密丝杠，保证测试过程中上下压板的平行度及高速传动的稳定性。
5. 伺服电机控制：采用伺服电机，定位准确，速度响应快，压缩速度10mm/min，回程速度可达100mm/min，提高了测试效率。
6. 高精度传感器：采用高精密压力传感器及独特的采样算法软件，大大提高了测量精度。
7. 规格定制：可按用户要求尺寸进行非标设计加工。
8. 人机一体化设计：采用现代机电一体化设计，配备大液晶显示。
9. 数据通讯：设有标准串行RS232接口，可为上位微机综合报表系统提供数据通讯。
工作原理
试验机通过交流伺服电机驱动机械减速系统和高精度丝杆传动系统，带动施力压板对试样施加压力。测控系统利用高精度传感器实时采集力值数据，由ARM芯片进行数据处理，自动跟踪测试过程并记录结果，实时显示测试数据和曲线，并可实现与电脑通讯。
应用领域
瓦楞纸箱抗压强度试验、包装容器抗压强度试验、运输包装件堆码强度试验
符合标准
ISO 12048《包装 完整、满装的运输包装件 采用压力机进行的抗压和堆码试验》、ISO 2872《包装—完整、满装的运输包装件—压力试验》、ISO 2874《包装—完整、满装的运输包装件—用压力试验机进行的堆码试验》、GB/T 4857.3《包装 运输包装件 静载荷堆码试验方法》、GB/T 4857.4《包装 运输包装件压力试验方法》、QB/T 1048-2004《纸板及纸箱抗压试验机》
操作步骤
1. 接通电源（AC220V±10% 50HZ）。
2. 通过彩色触摸屏人机界面设置试验参数（如试验类型、预置力值或变形量、堆码时间等）。
3. 将待测纸箱或包装件放置于压板中心位置。
4. 启动测试，仪器自动按设定速度（如10mm/min）进行压缩。
5. 测试过程中，系统自动跟踪并实时显示力值、变形数据和曲线。
6. 测试达到结束条件（如最大压力、预置变形或时间）后自动停止。
7. 查看并记录测试结果，可通过RS232接口将数据传输至上位机。
注意事项
• 使用前请确认电源电压符合AC220V±10% 50HZ要求。
• 放置试样时，应确保其位于压板中心，以保证测试准确性。
• 注意压板工作行程为800mm，请勿超过其极限位置。
• 仪器示值误差<±1%，应定期进行校准以保证精度。
• 进行堆码等长时间试验时，请确保环境稳定，无人为干扰。
• 非专业人员请勿擅自拆卸或调整机械及电气部分。
• 保持仪器清洁，避免灰尘和杂物影响传动部件。
