产品概述

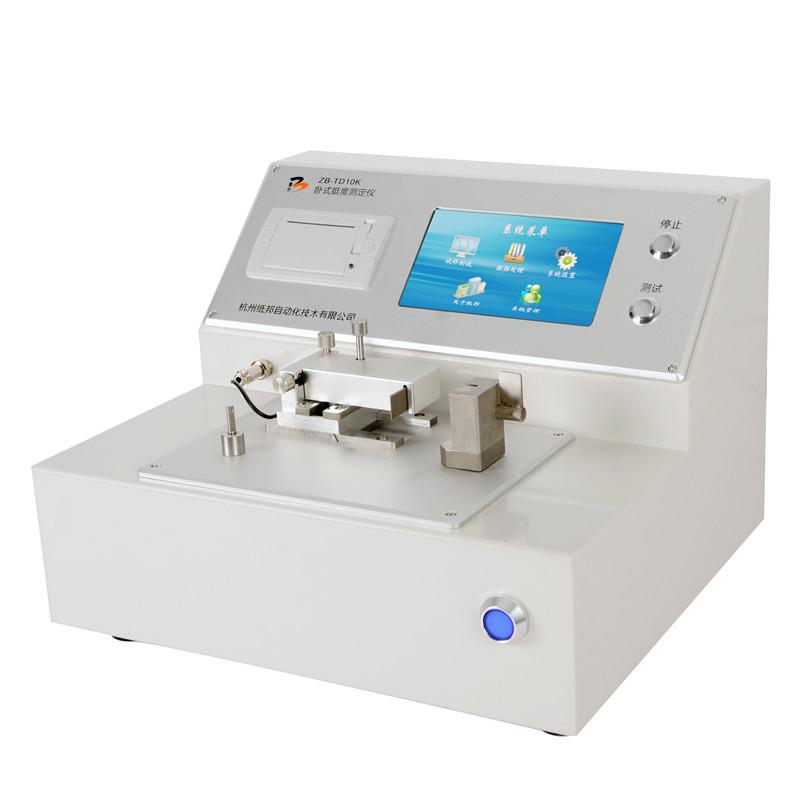

纸张挺度测定仪(型号:ZB-TD10K)是纸邦品牌推出的用于测定纸和纸板抗弯曲能力(挺度)的专用仪器。该仪器自动化程度高,测试稳定可靠,能直接获取测量结果并进行数据通讯。
产品特色
1、采用同步电机,噪声小,测试稳定。
2、采用彩色大屏触摸液晶显示,实时显示各项数据。
3、参数设定简单,测试方便可靠。
4、直接得到测量结果,包括平均值、标准偏差和变异系数。
5、自动化程度高:可进行数据处理和动作控制,能自动复位、过载保护。
6、数据通讯:仪器设有标准串行RS232接口,可为上位微机综合报表系统提供数据通讯。
7、可测量反映折合和使用效果的纸盒开启力和反向折边力。
8、可测量折痕反弹力(折痕挺度)。
工作原理
纸张挺度测定仪依据静态弯曲挺度测定的通用原理工作。仪器通过驱动装置使试样在一定弯曲长度和角度下弯曲,测量其抵抗弯曲的力值,从而计算出纸和纸板的挺度。
应用领域
纸张挺度测定、纸板挺度测定、纸盒开启力测量、反向折边力测量、折痕反弹力(折痕挺度)测量
符合标准
GB/T 23144-2008、GB/T 22364-2008、BS 3748、BS 6965、ISO 2493、TAPPI T556、DIN 53121、SCAN P29
操作步骤
1、准备试样:将试样裁切至规定尺寸(宽度38±0.2mm,长度70mm或76mm,厚度≤2.5mm)。
2、参数设定:通过触摸屏设定弯曲长度(10~50mm)、弯曲角度(5°~90°)等测试参数。
3、安装试样:将试样正确安装于仪器的夹持装置上。
4、开始测试:启动仪器,仪器将按照设定速度((200±20)°/min)自动完成弯曲测试。
5、读取结果:测试完成后,屏幕直接显示测量结果,包括挺度值、平均值、标准偏差和变异系数等数据。
6、数据输出:可通过RS232接口将测试数据传输至上位机进行进一步处理。
注意事项
* 使用前请确认电源电压为AC220V±10%,50HZ。
* 试样尺寸需严格符合要求,以确保测试结果的准确性。
* 仪器测量范围为50~10000mN,请勿超量程使用。
* 测试过程中,请勿触碰运动部件。
* 定期对仪器进行校准和维护,以保证示值准确度。
* 连接上位机时,请确保使用正确的通讯接口和协议。
