产品概述

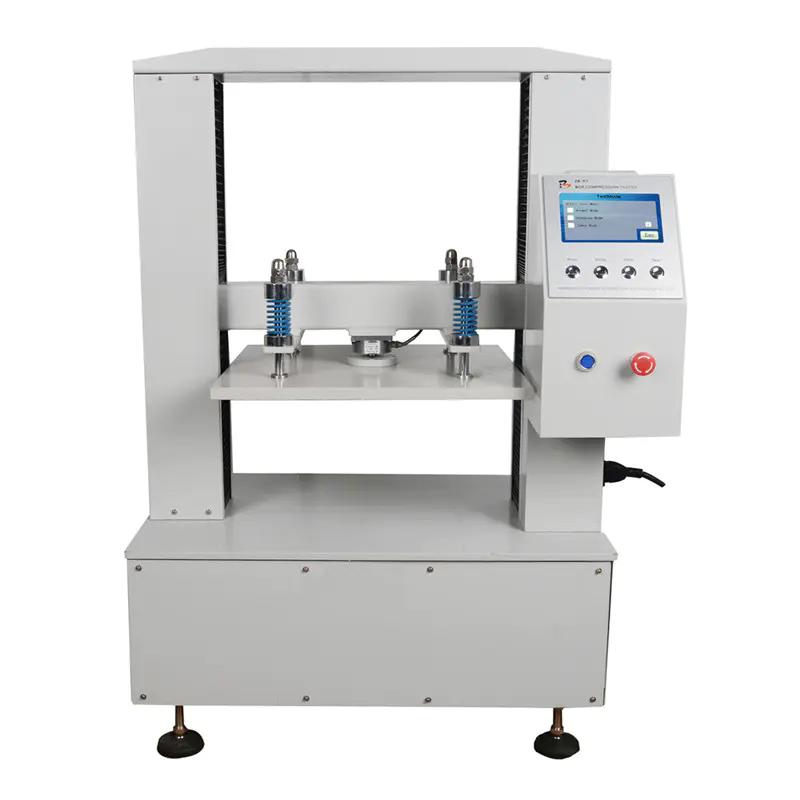

ZB-KY20纸箱抗压试验机是用于瓦楞纸箱及类似包装容器进行抗压强度与堆码强度试验的大型专用设备。该机采用机电一体化结构，由施力系统和测控系统组成，施力系统包含交流伺服电机、机械减速系统、高精度丝杆和施力压板，测控系统采用高精度传感器与主流ARM芯片，数据处理能力强，测试过程自动跟踪并记录，实时显示数据与曲线，支持电脑通讯。设备配备彩色触摸宽屏作为人机界面，菜单式操作，响应迅速，具有性能稳定、测量精度高、测试功能强大、操作简单快捷的特点。
产品特色
1. 强度试验：可测试纸箱等箱体的最大抗压力。
2. 定量试验：可按预置数据检测箱体是否达到预置抗压或变形要求。
3. 堆码试验：可按国家标准进行12小时、24小时等不同条件的堆码试验。
4. 精密机械设计：采用精密丝杠，保证测试过程中上下压板的平行度及高速传动的稳定性。
5. 伺服电机控制：采用伺服电机，定位准确，速度响应快，压缩速度10mm/min，回程速度可达100mm/min，节约测试时间，提高效率，为堆码及循环压力试验提供可靠硬件保证。
6. 高精度传感器：采用高精密压力传感器及独特采样算法软件，大大提高测量精度。
7. 规格定制：可按用户要求尺寸进行非标设计加工。
8. 人机一体化设计：采用现代机电一体化设计，配备大液晶显示。
9. 数据通讯：设有标准串行RS232接口，可为上位微机综合报表系统提供数据通讯。
工作原理
试验机通过交流伺服电机驱动机械减速系统和高精度丝杆传动系统，带动施力压板对包装试样施加压力。测控系统利用高精度传感器实时采集力值数据，由ARM芯片进行数据处理，自动跟踪测试过程，记录结果，并在彩色触摸屏上实时显示测试数据和曲线，实现测试的自动化与精准控制。
应用领域
瓦楞纸箱抗压强度测试、包装容器堆码强度测试、运输包装件压力试验
符合标准
ISO 12048《包装 完整、满装的运输包装件 采用压力机进行的抗压和堆码试验》、ISO 2872 包装—完整、满装的运输包装件—压力试验、ISO 2874 包装—完整、满装的运输包装件—用压力试验机进行的堆码试验、GB/T 4857.3《包装 运输包装件 静载荷堆码试验方法》、GB/T 4857.4《包装 运输包装件压力试验方法》、QB/T 1048-2004《纸板及纸箱抗压试验机》
操作步骤
1. 接通电源（AC220V±10% 50HZ）。
2. 通过彩色触摸屏人机界面进行参数设置（如预置力值、变形量、测试时间等）。
3. 将待测纸箱或包装件放置于压板中心位置。
4. 启动测试，设备按设定速度（如10mm/min）自动进行压缩。
5. 测试过程中，系统自动跟踪并实时显示力值-变形曲线及数据。
6. 测试达到结束条件（如最大压力、预置变形或时间）后自动停止。
7. 查看并记录测试结果，可通过RS232接口将数据传输至上位机。
注意事项
* 设备应安装在稳固平整的基础上，确保压板平行度符合要求（<2*B mm/1000，B为压板最长边）。
* 测试前请确认试样放置于压板中心，避免偏载影响测试精度。
* 请勿超过设备的额定力值范围（0.1-20kN）进行测试。
* 设备运行时，请勿将手或异物伸入压板之间。
* 定期检查机械传动部件（如丝杠）的润滑情况。
* 保持设备清洁，避免灰尘和杂物进入电气及机械部分。
* 非专业人员请勿拆卸或改装设备内部结构。
* 设备出现异常时，应立即停机并联系专业人员检修。
