产品概述

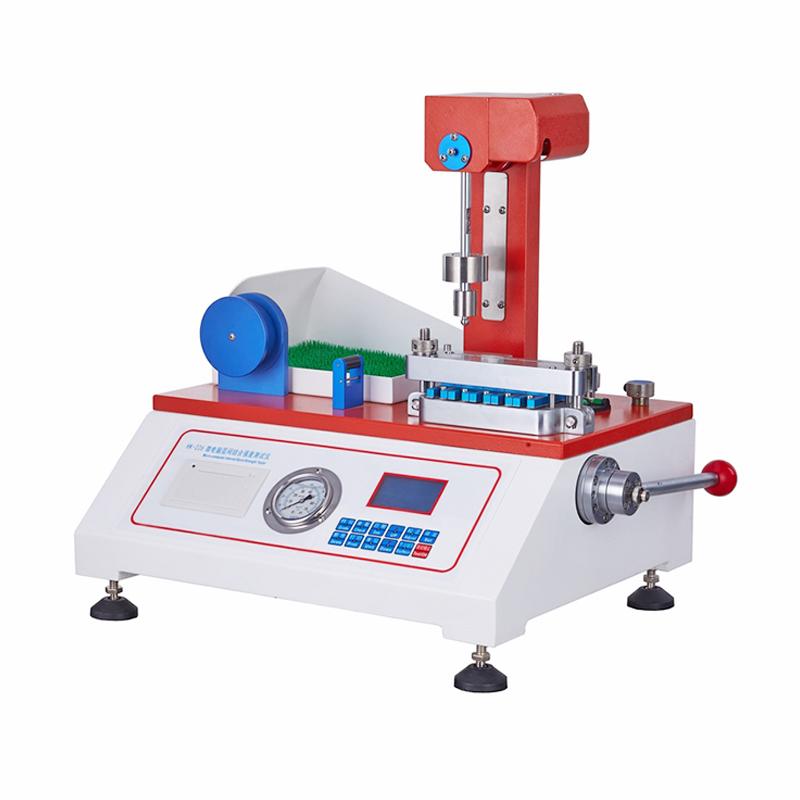

YN-IBTFB层间结合强度测试仪是一款连接电脑使用的精密检测仪器，主要用于测量纸张、纸板、纸张复合材料及薄膜复合材料等片状材料的层间结合强度（内结合强度）。
产品特色
1. 整机刚性强、结构稳定，减少测试震动导致的能量损失。
2. 可靠的试样装夹和定位设计，降低取样误差。
3. 试样压力可通过压力表直接读取。
4. 配备3.2英寸液晶显示屏，支持中、英文操作系统。
5. 具备计算机通讯接口，可与上位机软件（另购）连接。
6. 采用发明专利液压系统和智能控制系统。
7. 内置模块式一体热敏打印机，可直接输出结果。
8. 配备进口编码器，测量精度高。
工作原理
该仪器采用Scott型内结合强度检测方法。其原理是：将试样与双面胶组合成夹层结构，并压紧在金属平砧和铝块之间。通过摆锤撞击铝块上部的内表面，使铝块翻转，从而在Z向破坏试样。通过测定摆锤摆动至的最高位置，计算出试样破坏过程中吸收的能量，结果以J/m²表示。
应用领域
绝缘纸、电工纸板、电绝缘纸板、纱管纸、纸管纸、牛皮纸、灰纸板、复合纸板、牛卡纸、白卡纸、白板纸、彩盒、烟盒、包装盒、其他工业用纸的层间内结合力强度测试
符合标准
GB/T 25203、ASTM T569 pm-00
操作步骤
1. 准备尺寸为25.4*25.4mm或25.4*128mm的试样。
2. 使用双面胶将试样与夹具组合成夹层结构。
3. 将组合好的试样夹持在仪器的金属平砧和铝块之间。
4. 通过压力表调节并施加规定的试样压力（如(690±21)kpa或(1034±34)kpa）。
5. 设置测试参数（如选择测量范围A档或B档）。
6. 启动仪器，摆锤将自动释放并撞击铝块。
7. 仪器自动计算并显示层间结合强度值（J/m²或lbf/in²）。
8. 可通过内置打印机或连接电脑的软件输出测试结果。
注意事项
* 测试前请确保仪器水平放置，结构稳定。
* 试样尺寸和厚度需符合规格要求（厚度0.1~5mm）。
* 装夹试样时需确保可靠定位，减少误差。
* 施加的试样压力需在仪器规定的压强范围内（0~65kg/cm²）。
* 使用的双面胶粘力需满足要求（>486N/m）。
* 测试时，注意摆锤释放区域的安全。
* 定期使用校准砝码对仪器进行校准，确保精度。
* 操作界面语言可根据需要在中、英文间切换。
* 仪器最大测试试样数量为5组。
