产品概述

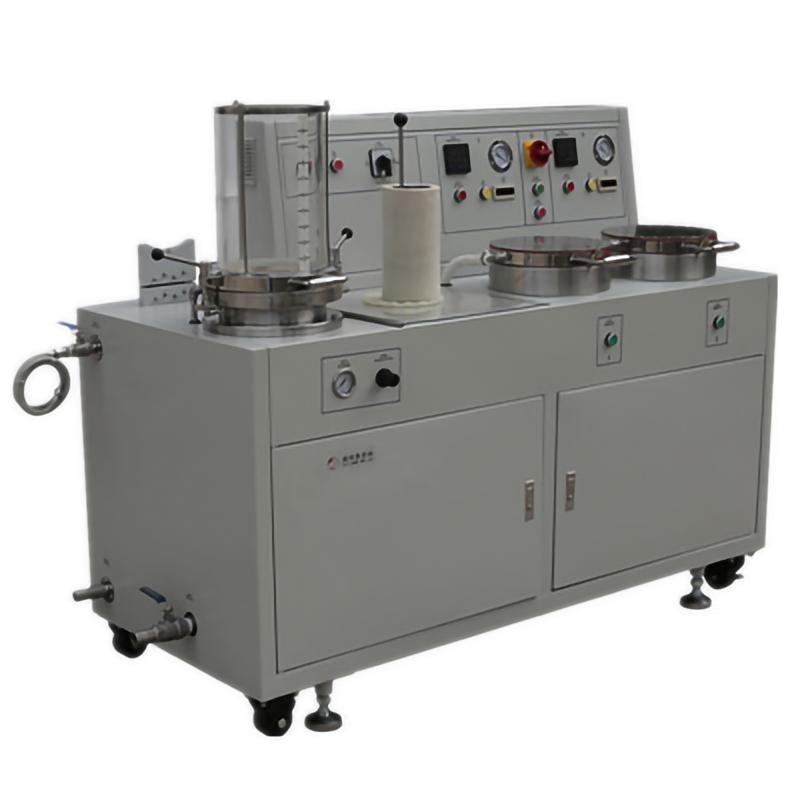

JW500-3型纸样抄取器（快速凯塞法抄片器）是一款集抄片与真空干燥功能于一体的实验室设备，主要用于造纸科研院所及造纸厂的研究与实验。该设备可将纸浆抄制成直径200mm的纸样，并通过真空干燥器进行干燥，以便后续进行纸样物理强度检验，从而鉴别纸浆原材料性能和打浆工艺规范。同时，它也可用于完成纸浆的洗涤和浓缩实验。
产品特色
1. 抄片与真空干燥功能一体化设计。
2. 具备白水循环系统。
3. 采用电动上浆方式。
4. 支持压缩空气匀浆、手动匀浆及电动阀放水。
5. 采用真空泵辅助抽滤成型，可抄取超厚纸样。
6. 配备喷洒洗涤装置。
7. 设备台面采用不锈钢（304L）材质。
8. 干燥体内装有弹性抽吸压平装置，纸样干燥厚度可达10mm。
9. 采用三级离心式专用真空泵，利用文丘里管原理和离心式真空技术，具有体积小、结构紧凑、抽气量大、真空度高、免维护及适应恶劣工作环境的特点。
10. 提供三种干燥界面：镜面板干燥、胶面板干燥和甘油胶囊干燥。
工作原理
该设备通过电动上浆系统将纸浆送入抄片器，利用压缩空气或手动方式进行匀浆。随后，通过真空泵辅助抽滤，使纸浆在成型网上形成湿纸页。抄片完成后，湿纸样被转移至真空干燥器。干燥器通过加热（温度范围95℃-120℃）并结合真空抽吸，快速去除纸样中的水分，干燥过程中内置的弹性抽吸压平装置确保纸样平整，最终获得可用于物理性能测试的干燥纸样。
符合标准
QB/T3703-1999（浆实验室纸页的制备+常规纸页成型器法）、ISO 5269/2、ISO 5269/3、NBR 14380/99、TAPPI T-205、DIN 54358、ZM V/8/76
操作步骤
1. 准备纸浆样品，并利用设备的喷洒洗涤装置进行洗涤或浓缩（如需要）。
2. 启动设备，使用电动上浆系统将处理好的纸浆送入抄片器。
3. 根据需求选择压缩空气匀浆或手动匀浆方式，使纸浆均匀分布。
4. 开启真空泵进行辅助抽滤，使纸浆在成型滤网（如60目或80目）上形成湿纸页。
5. 使用毛布伏压辊或标准不锈钢伏压板/伏压辊对湿纸页进行压榨脱水。
6. 将成型后的湿纸样转移至真空干燥器。
7. 根据纸样定量（如30-85g/㎡）设定合适的干燥温度（95℃-120℃）和时间（约5~8分钟）。
8. 启动干燥程序，干燥器通过加热和真空抽吸使纸样干燥，弹性抽吸压平装置确保纸样平整。
9. 干燥完成后，取出纸样，进行后续的物理强度检验。
注意事项
* 操作前请熟悉设备结构及功能，确保正确使用。
* 确保电源电压与设备要求匹配，并安全接地。
* 使用真空泵时，注意其工作环境，尽管该泵适应性强，但仍应避免极端恶劣条件影响寿命。
* 根据实验需求（如纸样表面特性要求）正确选择三种干燥界面（镜面板、胶面板或甘油胶囊）。
* 抄取超厚纸样时，注意控制浆料浓度和抽滤时间，确保成型质量。
* 定期检查成型滤网（如60目、80目）、伏压辊等配件状态，及时清洁或更换。
* 设备台面为不锈钢材质，清洁时请使用合适方法，避免划伤。
* 干燥温度不宜超过120℃，并需根据纸样定量精确控制干燥时间，防止纸样过干或损坏。
* 设备重量达300KG，安装时应确保地面平整稳固。
* 进行维护或清洁前，务必断开设备电源。
