产品概述

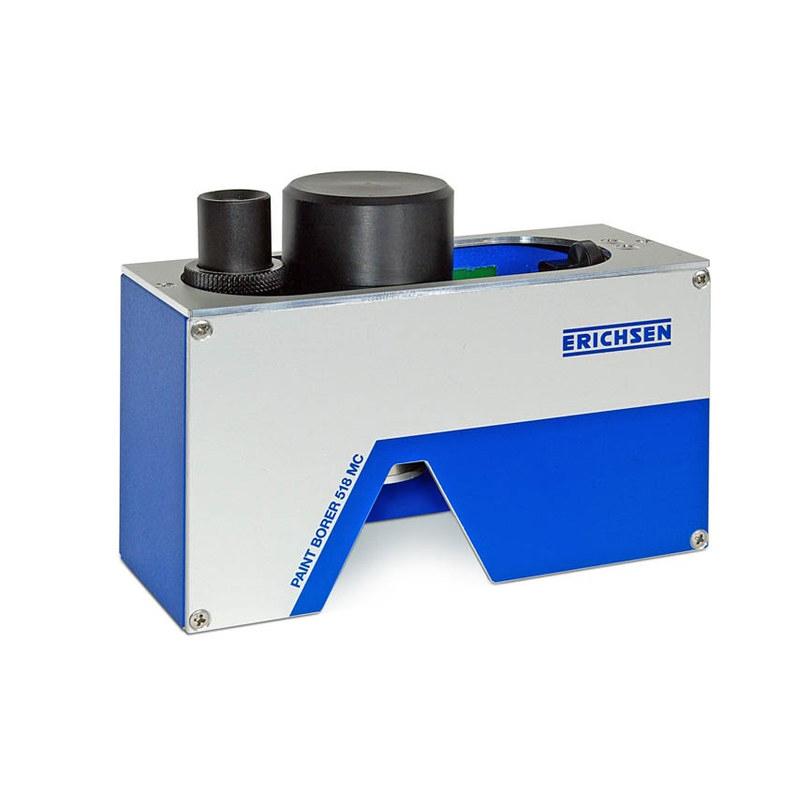

仪力信518 MC漆膜测厚仪是一款结构紧凑、坚固耐用的便携式测量仪器。它集钻孔装置、测量显微镜、样品照明和电池于一体，采用楔形切割原理，通过显微镜观察切割剖面来精确测量涂层厚度，特别适用于曲面样品上的测量。
产品特色
1. 结构紧凑，集钻孔、测量、照明于一体，便于携带与操作。
2. 采用楔形切割原理，测量精度高，误差范围小。
3. 钻孔后无需移动仪器，通过水平滑动滑块即可直接进行显微镜测量，操作便捷。
4. 配备可更换的碳化钨钻头，提供三种不同切割角度以适应不同量程。
5. 显微镜放大倍数为50倍，分辨率高，不受量程影响，并可双向测量（旋转90°）。
6. 内置可充电电池，照明系统可调节亮度或设置为非连续模式以延长电池寿命。
7. 特别适用于测量曲面样品上的椭圆孔。
工作原理
518 MC漆膜测厚仪根据标准的楔形切割原理进行测量。测量时，仪器以一定角度对涂层进行切割，形成一个锥形孔。通过显微镜观察切割剖面，可以看到由不同涂层形成的同心圆。测量同心圆之间的半径差，再乘以一个固定的比例系数，即可计算出涂层的厚度。
应用领域
涂层厚度测量、曲面样品测量、工业质检、实验室分析
操作步骤
1. 将仪器放置在待测样品表面，确保测量面符合要求（不带样品架约150x25mm，带样品架约10x6mm）。
2. 使用钻孔装置，以弹簧提供的较小压力将钻头压向样品，钻头会自动转动进行切割。
3. 切割完成后，水平滑动滑块，将显微镜移动到钻孔上方。
4. 打开背面照明（可选择连续或非连续模式及亮度）。
5. 通过显微镜观察切割剖面，读取同心圆间的刻度差。
6. 根据刻度差和比例系数计算或直接得出涂层厚度。
7. 测量完成后，可旋转显微镜90°进行双向测量（尤其适用于椭圆孔）。
注意事项
• 请根据待测涂层厚度范围选择合适的钻头切割角度。
• 确保样品测量面尺寸满足仪器要求。
• 使用后及时清洁钻头和显微镜镜头。
• 为延长电池寿命，建议在非必要时将照明设置为非连续模式。
• 仪器使用9V可充电电池，请使用配套的电源适配器进行充电或操作。
• 测量时，钻头应通过弹簧以较小压力接触样品，避免用力过大。
• 本仪器为精密测量工具，请避免剧烈震动或撞击。
