产品概述

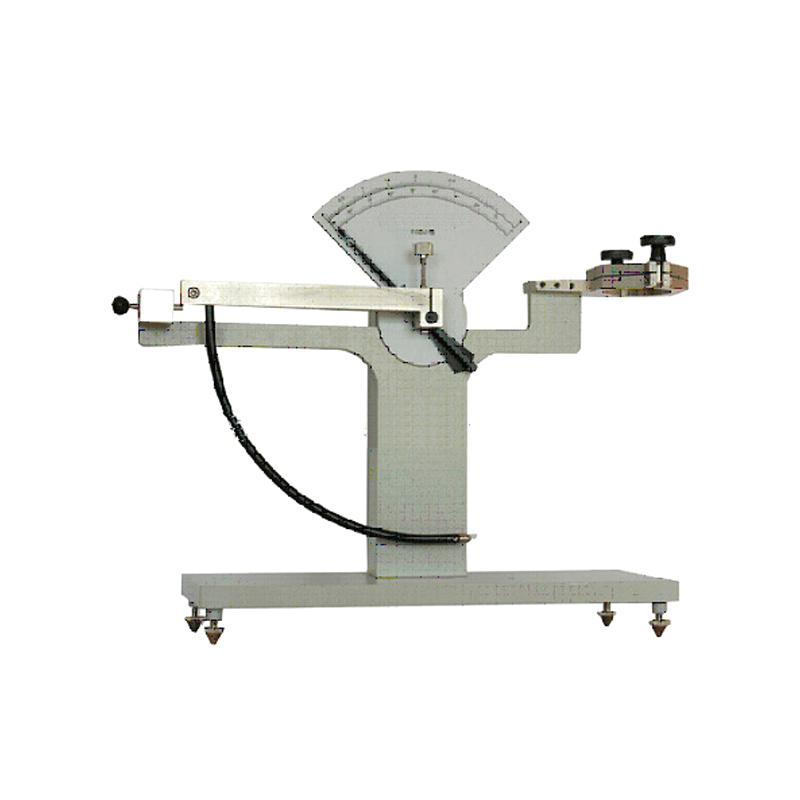

本机为国产ZY-BC型薄膜摆锤冲击仪，按照GB8809设计制造。适用于测定塑料、橡胶等薄膜材料以及金属箔材等的冲击韧性。仪器通过半圆球型冲头以一定速度冲击并冲破试样，测量冲头消耗的能量，以此评价薄膜试样的抗摆锤冲击能量。
产品特色
1. 按照GB8809标准设计制造。
2. 适用于塑料、橡胶薄膜及金属箔材等多种材料的冲击韧性测试。
3. 通过测量冲头消耗的能量来定量评价材料的抗冲击性能。
4. 配备不同尺寸的冲击头和试样夹口，以适应多种测试需求。
工作原理
仪器通过将摆锤扬升至90度角后释放，使半圆球型的冲头以2.5m/s的冲击速度冲击并冲破固定于夹口上的试样。系统测量并记录冲头在冲破试样过程中所消耗的能量，该能量值即为试样的抗摆锤冲击能量，用于评价材料的冲击韧性。
应用领域
塑料薄膜、橡胶薄膜、金属箔材等材料的冲击韧性测试
操作步骤
1. 根据试样要求，准备尺寸为100mm x 100mm的样品。
2. 根据试样厚度和测试需求，选择合适的冲击头尺寸（￠25.4 mm或￠12.7 mm）和试样夹口直径（￠50 mm、￠60 mm或￠89 mm）。
3. 将试样平整地夹持在试样夹口上。
4. 将摆锤扬角调整至90°并固定。
5. 释放摆锤，使冲头以2.5m/s的速度冲击试样。
6. 读取并记录仪器显示的冲击能量消耗值（分度值0.025J）。
7. 进行多次测试并计算平均值，以获得可靠结果。
注意事项
• 使用前请确保仪器水平放置，并检查各部件是否紧固。
• 选择冲击头和夹口尺寸时，需与试样材质和厚度相匹配。
• 试样必须平整、无褶皱，并完全覆盖夹口区域，夹持牢固。
• 释放摆锤前，确保测试区域无人，以防摆锤意外伤人。
• 定期检查摆锤轴承和冲击头的磨损情况，并进行必要的维护。
• 仪器最大冲击能量为3J，请勿超量程使用。
• 测试环境应避免强气流和振动，以保证测试精度。
