产品概述

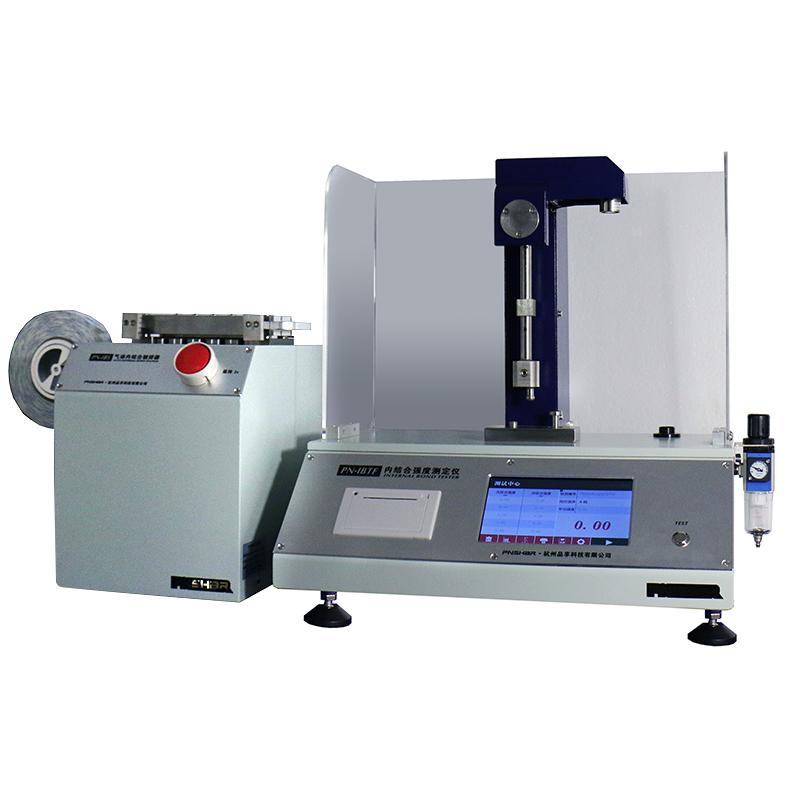

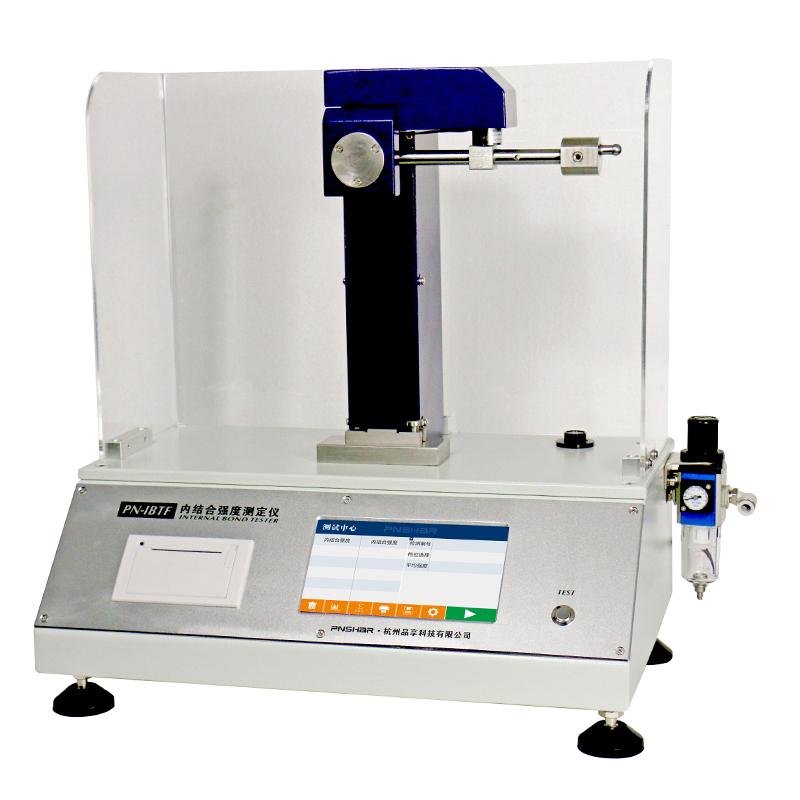

PN-IBTF内结合强度测定仪是品享公司根据国标GB/T 26203设计开发的检测仪器，适用于单层及多层纸和纸板（包括涂布纸和表面覆有合成聚合物的纸和纸板）的内部结合强度测定。该仪器采用分体式结构，集气动制样、气动夹持、电磁铁吸合摆臂等现代设计于一体，性能稳定，操作方便。
产品特色
1. 采用新模块电路设计，具有WIFI物联网功能，可将测试结果保存到云服务器并通过QMS系统查询及生成报表。
2. 整机刚性强、结构稳定，减少测试过程中的震动能量损失。
3. 可靠的试样装夹和定位，减少因取样造成的误差。
4. 试样压力可直接通过压力表读出。
5. 具有统计功能，可显示平均值、最大值、最小值、标准偏差和变异系数。
工作原理
该仪器采用Scott型内结合强度检测方法。其原理是：由双面胶-试样-双面胶组成的夹层结构被压在一个金属平砧和一个铝块之间。通过摆锤撞击铝块上部的内表面使铝块翻转，从而在Z向破坏试样。通过测定摆动的高度来计算试样被破坏过程中吸收的能量，结果以J/m²表示。
应用领域
单层及多层纸和纸板、涂布纸、表面覆有合成聚合物的纸和纸板的内结合强度测定
符合标准
GB/T 26203、TAPPI T-569
操作步骤
1. 制备试样：使用气动制样装置，一次可制备5个尺寸为25.4×25.4mm的试样。
2. 装夹试样：将试样（与双面胶形成夹层结构）置于金属平砧和铝块之间，采用气动方式夹持，压力恒定。
3. 启动测试：通过触摸屏操作，按下测试键，电磁铁自动释放摆臂进行撞击。
4. 读取结果：仪器自动计算并显示内结合强度值，数据可存储、打印或通过通讯接口上传。
注意事项
• 本仪器不适用于低定量、多孔、柔软的纸和纸板。
• 使用环境应满足室内温度（20±10）℃、相对湿度＜85％的条件。
• 操作时请确保试样尺寸为140×（25.4±0.1）mm，制样后试样尺寸为25.4×25.4mm。
• 仪器电源为AC（100~240）V，使用时请注意电压匹配。
• 测试过程中应避免外力干扰，确保仪器放置平稳以减少震动。
• 定期维护和校准，以保证测量精度（示值误差±1%，示值变动性＜1%）。
