产品概述

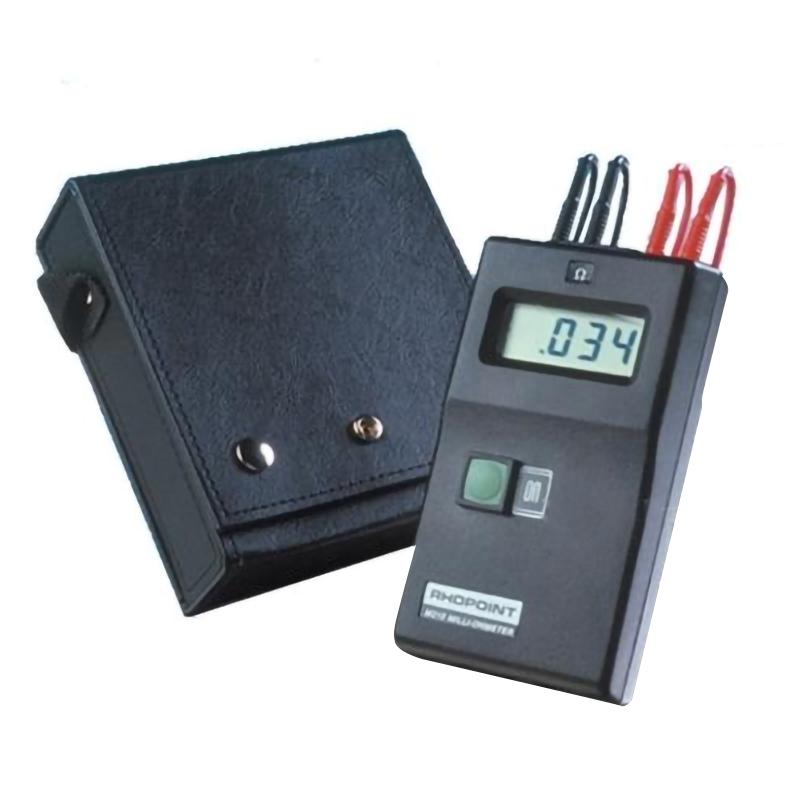

RHOPOINT M210毫欧表是一款便携式数字仪表,专为精确测量低电阻而设计。它采用四线输入技术,有效消除测试引线引入的误差,测量范围覆盖0.001Ω至200Ω。仪器体积小巧、操作简便,具备自动量程、自动关机等功能,并配有皮套和可追溯的UKAS证书。
产品特色
1. 测量精度高达±0.1%。
2. 测试电流仅为5mA,避免“清洗”被测触点,确保测量准确性。
3. 采用单按钮操作,简单便捷。
4. 具备三分钟后自动关机功能,节省电量。
5. 电池续航时间长,标准PP3电池可支持约20小时连续操作。
6. 自动量程切换,无需手动选择。
7. 采用四线输入(开尔文连接)方式,提高测量精度。
8. 随仪器配有专用皮套,便于携带和保护。
工作原理
M210毫欧表采用四线“开尔文”测量法。其中一对测试线用于承载仪器产生的恒定低电流(最大5mA),另一对高阻抗的测试线则用于精确测量被测元件或电路两端由此电流产生的电压降。通过测量电压降并计算,即可得到精确的电阻值,此方法能有效消除测试线自身电阻和接触电阻对测量结果的影响。
应用领域
继电器、开关和连接器触点、PC-导通孔、PC迹线电阻、变压器和电动机绕组、环形电路测试、接地导体的连续性、绕线和焊点、RFI屏蔽和线圈电阻、网络布线、飞机粘接检查
操作步骤
1. 安装或确认电池(9V PP3/MN1604型)电量充足。
2. 将四线测试夹连接到被测元件或电路上,确保连接牢固。
3. 按下仪器上的“ON”按钮开机。
4. 仪器将自动选择量程并显示测量结果。
5. 读取LCD显示屏上的电阻值。
6. 使用完毕后,仪器在三分钟无操作后将自动关机。
注意事项
• 请确保在规定的操作温度(5℃~35℃)范围内使用。
• 连接测试线时,应确保夹持牢固,以获得稳定准确的读数。
• 仪器最大测试电压为1.4V,最大测试电流为5mA,请勿超限使用。
• 长期不使用时,请取出电池,以防电池漏液损坏仪器。
• 请勿在潮湿、多尘或具有腐蚀性气体的环境中使用或存放仪器。
• 进行测量时,请确保被测电路已断电,避免对仪器或人员造成危险。
