产品概述

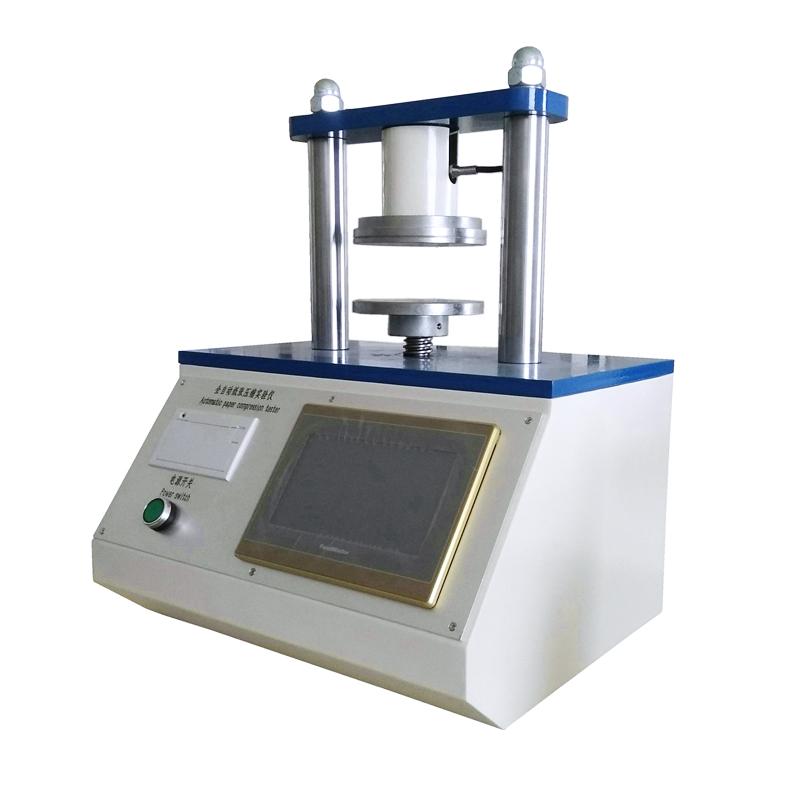

精稳JW-101C1纸张压缩试验仪是一款机电一体化设计的精密检测设备,主要用于纸张、瓦楞纸板及相关纸制品的压缩强度测试。它采用高精度传感器和高速处理器,确保数据采集快速准确,并具备强大的数据处理与显示功能。
产品特色
1. 采用机电一体化现代设计,结构紧凑,外观美观大方,维修方便。
2. 采用7寸品牌触控屏操作,人机界面友好。
3. 采用上压板固定式和高精度称重传感器,力值数据采集快速准确,测量精度高。
4. 采用高速品牌PLC处理器,自动化程度高,全自动测量,具备智能判断功能,安全可靠。
5. 具备强大的数据处理功能,可直接得出各项数据的统计结果(最大值、最小值、平均值),并能自动复位。
6. 可显示压力和时间试验曲线,实时显示抗压力。
7. 采用模块式一体型热敏打印机,打印速度快,换纸方便。
8. 可连接计算机软件或U盘(选配),具有实时下载试验数据、保存、打印等功能。
工作原理
仪器通过固定上压板,由驱动系统控制下压盘对试样施加压力。高精度称重传感器实时采集压缩过程中的力值数据,并由高速PLC处理器进行处理。系统根据预设程序自动完成测试,并计算、显示和输出各项强度指标及统计结果。
应用领域
主要适用于厚度为0.15~1.00mm的纸张环压强度(RCT)、瓦楞纸板边压强度(ECT)、平压强度(FCT)、粘合强度(PAT)及直径小于60mm纸芯平压强度(CMT)等的测试。还可变更压盘应用于各类纸杯、纸碗、纸桶、纸管、小包装盒及其它类型的小容器或蜂窝板的抗压强度、变形量的检测。
符合标准
ISO 12192、ISO 3035、ISO 3037、ISO 7263、GB/T 2679.6、QB/T1048-98、GB/T 2679.8、GB/T 6546、GB/T 6548
操作步骤
1. 接通电源,启动仪器。
2. 通过7寸触控屏设置测试参数(如测试类型、速度等)。
3. 将试样正确放置于下压盘中心位置。
4. 启动测试,仪器自动完成加压、数据采集和判断。
5. 测试完成后,屏幕显示测试结果和曲线。
6. 可通过热敏打印机打印测试报告,或通过选配的计算机软件/U盘导出数据。
注意事项
* 仪器应放置在室内温度(20 ± 10)℃、相对湿度<85%的环境中。
* 使用电源为AC220V±10% 50Hz,确保电压稳定。
* 放置试样时需确保位于压盘中心,以保证测试精度。
* 定期检查上下压盘的平行度(≤0.05mm)。
* 操作时请勿触碰运动部件,确保安全。
* 仪器出现故障时,应联系专业人员进行维修。
* 保持仪器清洁,避免灰尘和杂物进入。
