产品概述

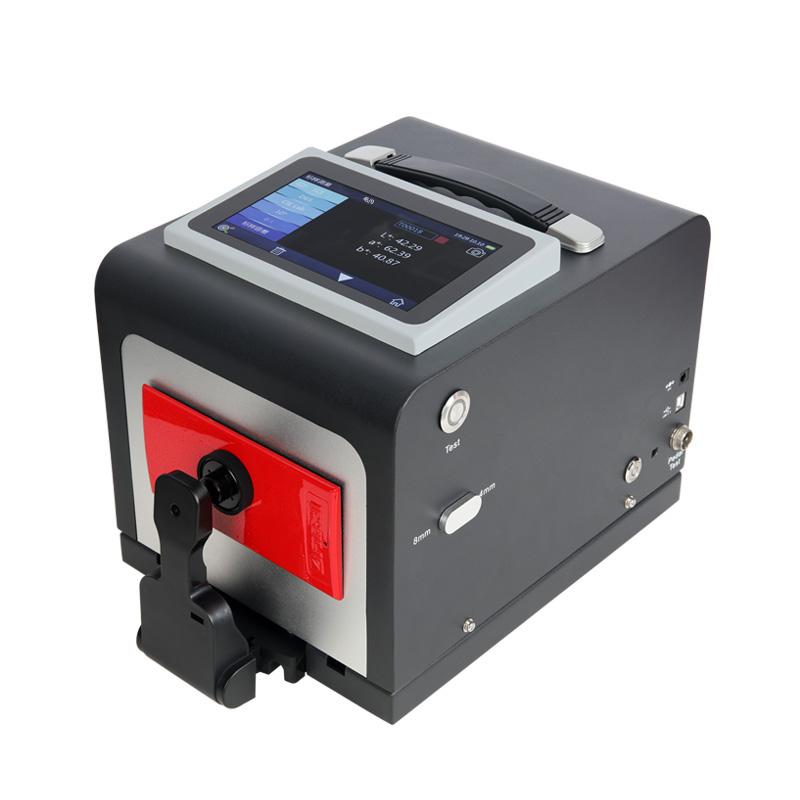

TS8450是45/0光学结构的便携台式分光测色仪,采用256像元双阵列CMOS图像感应器、进口白板,同时兼顾测量速度与操作的便捷性。仪器重复性ΔE*ab轻松控制在0.02以内,台间差ΔE*ab控制在0.15以内,测量精准,可用于实验室颜色精准分析与传递。适用于交通路标、标线、反光膜的亮度因数、色品坐标测量,内含GB 2893、GB/T 18833标准色,可手动自定义多边形矩形容差。
产品特色
1. 硬件配置高:7时TFT纯彩电容触摸屏;蓝牙5.0;平面光栅分光
2. 测量稳定:256像元双阵列CMOS图像感应器
3. 颜色传递:测量样品反射、透射光谱,Lab数据准确,可用于配色和颜色传递
4. 测量精度:温度监控及补偿,内置温度传感器,对测试环境进行监控和补偿,保证测量结果准确
工作原理
TS8450采用45/0光学结构,通过组合全光谱LED光源和UV光源照明样品,使用平面光栅分光技术,由256像元双阵列CMOS图像感应器接收反射光,测量波长范围400~700nm,间隔10nm,分析样品光谱数据以计算颜色参数。
应用领域
塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷、交通路标、标线、反光膜
符合标准
CIE No.15、GB/T 3978、GB 2893、GB/T 18833、ISO7724-1、ASTM E1164、DIN5033 Teil7
操作步骤
1. 连接直流24V电源适配器供电
2. 开机预热并校正仪器
3. 选择测量模式:单次测量或平均测量(2~99次)
4. 放置样品于测量口径(Φ4mm/Φ5mm)下
5. 通过触摸屏设置参数,触发测量
6. 查看显示结果:光谱图/数据、样品色度值、色差值/图等
7. 存储数据或通过USB、蓝牙传输
注意事项
• 操作环境温度0~40℃,湿度0~85%RH(无凝露),海拔低于2000m
• 存储环境温度-20~50℃,湿度0~85%RH(无凝露)
• 确保照明光源寿命,定期维护
• 测量前进行预热校正以保证重复性精度
• 避免在凝露条件下使用仪器
