产品概述

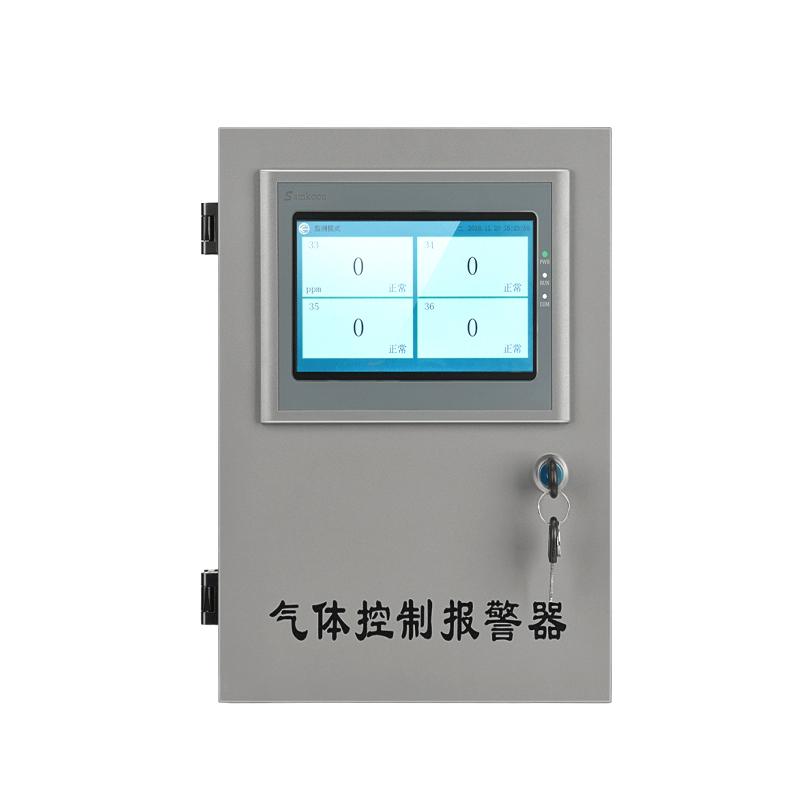

东日瀛能SK-6500-4工业触屏主机控制器是一款高性能的工业控制设备。它采用7寸26万真彩显示屏和四线电阻式触摸板，触摸精准且耐用。设备搭载高性能Cortex M4处理器，主频高达180MHz，并支持U盘存储历史数据与报警信息，存储容量大，便于后期数据分析。
产品特色
1、支持密码登录，防止无关人员误操作；
2、通道可自由设置，方便用户灵活配置；
3、支持历史数据U盘存储；
4、支持历史报警信息U盘存储；
5、历史数据记录时间间隔可设置；
6、提供4种报警模式自由设置；
7、具备时间显示与设置功能；
8、同时支持最多32路RS485设备和16路4-20mA设备接入；
9、默认提供4路无源干节点输出，并可根据用户需求配备继电器扩展模块。
工作原理
该主机控制器通过其RS485-1接口作为主机，读取外部检测仪的实时浓度数据。同时，RS485-2接口可作为从机接口，供外部DCS或PLC系统读取本机监控数据。设备支持4路三线制4-20mA模拟量信号输入，并通过内置的24V/2A开关电源为整个系统及部分外部设备供电。当监测到报警条件时，设备可驱动内置蜂鸣器发出警报，并将报警记录存储至U盘。
应用领域
工业过程监控、环境监测、安全报警系统、数据采集与分析
操作步骤
1、通过背部挂墙孔进行壁挂式安装；
2、连接AC220V电源；
3、通过外接端子排的24V电源和RS485-1接口为外部检测仪供电并连接通讯；
4、通过RS485-1接口连接检测仪；
5、通过RS485-2接口连接上位机（DCS/PLC）；
6、连接4-20mA输入信号；
7、插入U盘至指定接口用于数据存储；
8、通电后通过触摸屏进行系统设置，包括密码、通道、报警模式、时间等；
9、配置继电器输出与报警参数；
10、开始监控与数据记录。
注意事项
• 安装时请确保环境温度在-20~70℃之间，湿度在0~90%RH且无凝露。
• 输入电源为AC220V，请勿接错。
• 外接端子排可为检测仪提供DC24V电源，使用时请注意负载能力。
• RS485-1接口用于连接检测仪（主机模式），RS485-2接口用于连接上位机（从机模式），请勿混淆。
• 4-20mA输入接口为三线制接法，接线时请注意接口定义（24V-、电流输入、24V+）。
• 继电器输出为无源干节点，触点容量为30V/3A或250V/3A，请勿超限使用。
• 存储用U盘请使用兼容性好的产品，确保数据可靠存储。
• 进行系统设置（如修改从机地址）时，请按说明书指引操作。
• 设备功耗小于7W，但仍需保证良好散热。
