产品概述

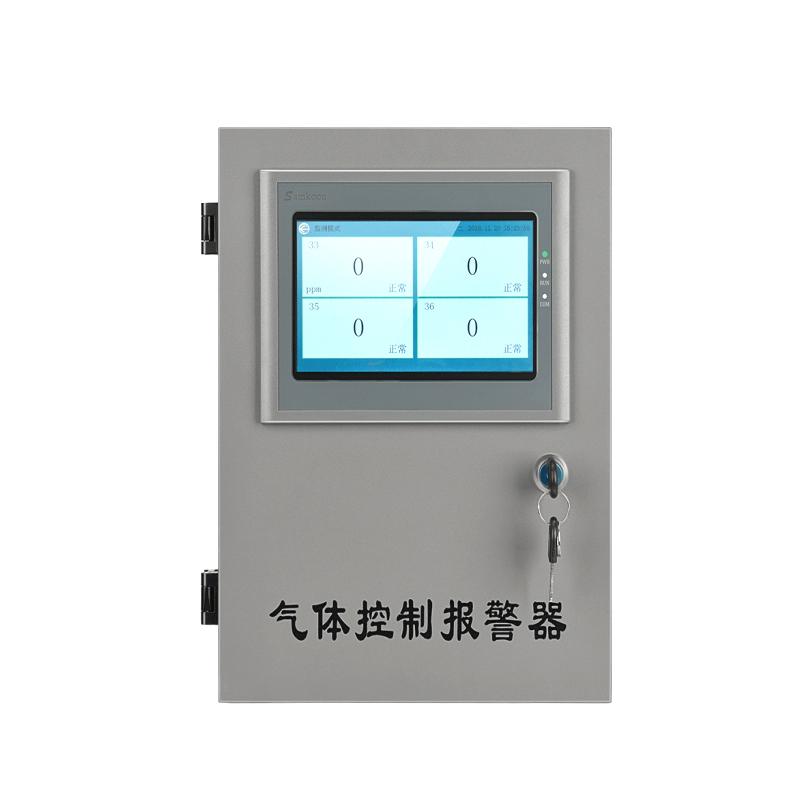

SK-6500-8工业触屏主机控制器是一款采用7寸真彩显示与四线电阻式触摸板的工业控制设备。它搭载高性能Cortex M4处理器，支持U盘大容量数据存储，并具备多通道信号接入与报警输出功能。
产品特色
1、密码登录功能，防止误操作；
2、通道自由设置，配置灵活；
3、历史数据U盘存储；
4、历史报警信息U盘存储；
5、历史数据记录时间间隔可设置；
6、4种报警模式自由设置；
7、时间显示与设置功能；
8、支持最多32路485设备及16路4-20mA设备；
9、默认4路无源干节点输出，可扩展继电器模块。
工作原理
该主机通过RS485-1接口作为主机读取外部检测仪的实时数据，并通过RS485-2接口作为从机与外部DCS或PLC系统通信。它接收来自检测仪的4-20mA模拟信号或RS485数字信号，进行处理、显示与存储。当检测值达到预设报警条件时，主机可驱动内置蜂鸣器报警，并通过继电器输出无源干节点信号。
应用领域
工业过程监控、环境安全监测、气体检测系统、PLC/DCS数据集成
操作步骤
1、连接AC220V电源为系统供电；
2、通过外接端子排的24V电源和RS485-1接口，连接外部检测仪；
3、使用U盘插入U盘接口，用于数据存储；
4、通过触摸屏进行密码登录、系统设置、通道配置及报警模式设定；
5、配置RS485-2接口的从机地址（如需要）；
6、根据需求连接继电器输出或4-20mA输入接口。
注意事项
• 安装时请注意背部挂墙孔尺寸（大孔11mm，小孔5mm，孔间距250mm*218mm）。
• 确保工作环境温度在-20~70℃之间，湿度在0~90%RH无凝露条件下。
• 继电器输出为无源干节点，触点容量为30V/3A或250V/3A，请勿超限使用。
• 4-20mA输入接口为三线制接法，接线时请注意接口定义（24V-、电流输入、24V+）。
• 存储至U盘的报警记录格式为CSV，单个文件可存储100万条记录。
• 内置蜂鸣器报警功能需在“系统设置”中开启“报警声音”选项。
• 功耗小于7W，输出电源为DC24V/2A，请勿过载。
