产品概述

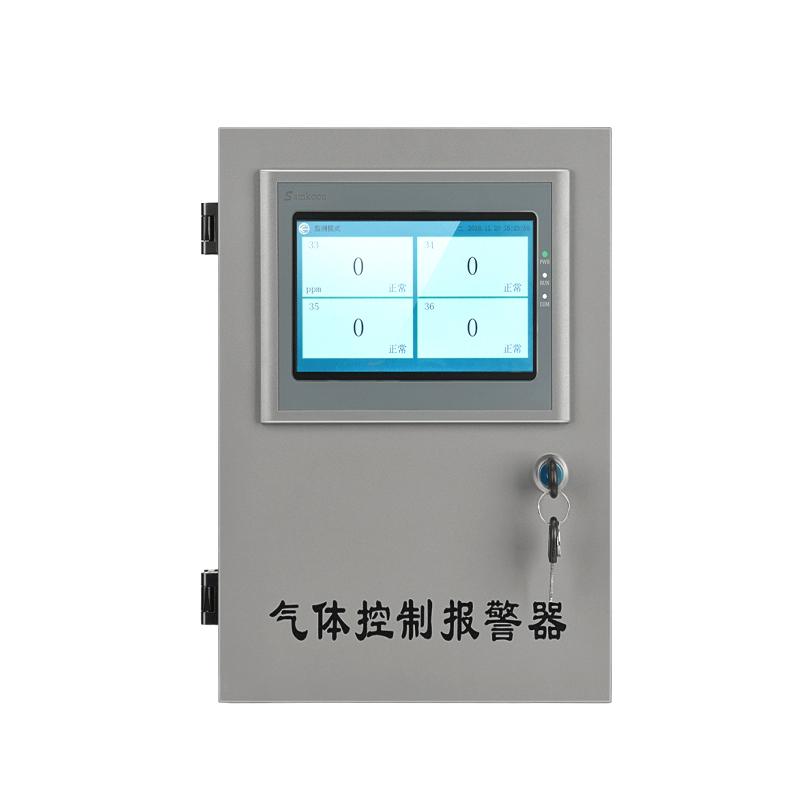

东日瀛能SK-6500-16工业触屏主机控制器是一款高性能的工业监控设备。它采用7寸26万真彩显示屏和四线电阻式触摸板，触摸精度准确且经久耐用。设备搭载高性能Cortex M4处理器，主频高达180MHz，支持U盘存储大量历史数据，为后期数据分析提供便利。
产品特色
1、密码登录，防止不相关人员误操作；
2、通道自由设置，方便用户灵活配置；
3、历史数据U盘存储；
4、历史报警U盘存储；
5、历史数据记录时间间隔可设置；
6、4种报警模式自由设置；
7、时间显示、设置；
8、同时支持最多32路485设备＋16路4-20mA设备；
9、默认4路无源干节点输出，可根据用户需求配备继电器扩展模块。
工作原理
该主机控制器通过RS485-1接口作为主机读取外部检测仪的实时浓度数据，并通过RS485-2接口作为从机将监控数据提供给外部DCS或PLC系统。它同时支持4-20mA模拟量信号输入。设备内置报警蜂鸣器，当检测到报警条件时触发声光报警，并将报警信息与历史数据一同存储至U盘。系统由内置的24V/2A开关电源供电，并为外部检测仪提供电源和通讯接口。
应用领域
工业过程监控、环境监测、安全报警系统、数据采集与分析
操作步骤
1、通过背部挂墙孔进行壁挂式安装。
2、连接AC220V输入电源。
3、通过外接端子排的24V电源和RS485-1接口为外部检测仪供电并连接通讯线。
4、将4-20mA设备接入对应的三线制输入接口。
5、通过触摸屏进行系统设置，包括时间设置、通道配置、报警模式设定、数据记录间隔设置等。
6、插入U盘以存储历史数据和报警记录。
7、设置密码并登录系统，开始监控。
注意事项
• 安装时请确保背部挂墙螺钉孔对齐，大孔11mm，小孔5mm，孔间距为250mm*218mm。
• 输入电源为AC220V，请确认供电电压匹配。
• 为外部检测仪供电时，请注意外接端子排的24V输出能力。
• 连接4-20mA设备时，请注意三线制接口定义（24V-、电流输入、24V+）。
• RS485-1接口用于连接检测仪（主机模式），RS485-2接口用于连接DCS/PLC（从机模式），请勿接错。
• 继电器输出为无源干节点，默认编号对应“从机设置”中的继电器编号33至36，使用时请注意触点容量（30V/3A或250V/3A）。
• 存储U盘格式为CSV，单个文件可存储100万条记录。
• 设备工作环境温度为-20~70℃，湿度为0~90%RH无凝露，请确保在允许的环境条件下使用。
• 进行系统设置或修改从机地址等操作时，请使用密码登录，防止误操作。
